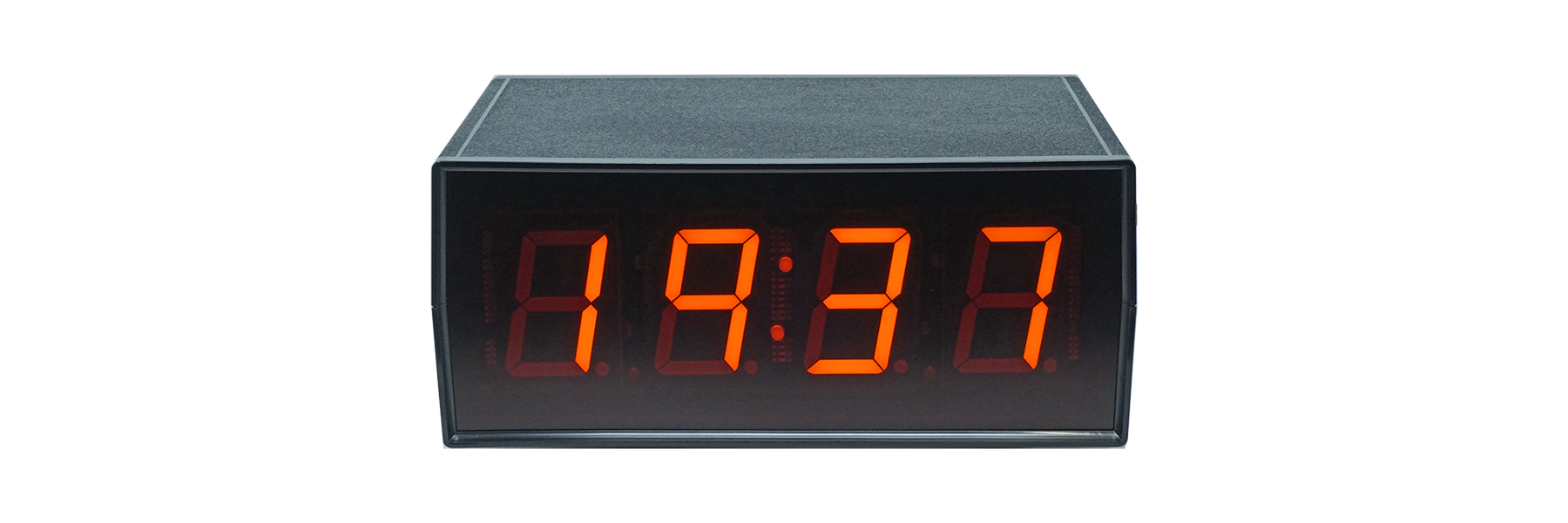

ES-991U / LX-991U 4 Digit Slave Clock, LED: 58mm
ES-991U_list
OVERVIEW|製品概要

Time Code Slave Display
ES-991Uは4桁のタイムコードディスプレイです。
時、分、秒 を表示58mm高さの橙色7セグLEDです。
タイムコードはSMPTE/EBUまたはESE、RS-232C(ASCII)のいずれかを受けます。
ユニットは信号を自動選択し表示します。
LXタイプデスクトップLX-991Uもあります。

時・分 HH:MMを表示。ESEタイマーからの信号を受けた場合は分、秒を表示します。

ESEタイムコード
TC89: TC89コードはAM/PMおよびタイマーモードIDビットを含みます。
TC90: TC90コードは時間、日付そしてAUXデータを含みます。

ASCIIタイムコード
RS-232C ASCII Time Code (format “0”, “1” または “A” at 9600 baud)

SMPTEタイムコード
本機は時刻表示用のユニットでSMPTE読取は正方向、ノーマルスピードのみの対応です。(DropまたはNonDrop)
これ以外の条件でのご使用は、カスタムで対応となります。

SPEC|仕様
  • 機能/特長
  • 仕様
  • オプション
  • 時刻表示LEDは58mm高、橙色
    SMPTE, ASCII, ESEタイムコード読み取り、入力自動選択
    内部DIPスイッチにより12時、24時フォーマット表示切り換え
    内部DIPスイッチにより日付表示に変更可能 (SMPTE User bit形式はFormat L。他の形式はカスタム)
    LEDの色はオプションでRED/GREEN/BLUEに変更が可能。
    AC100V動作可
  • 入力 BNC、100mVpp~5Vpp、インピーダンス 120k, ノーマルスピード、正方向。
    入力信号 ESEタイムコード(タイマー)またはSMPTE/ EBU信号。自動選択。
    DB-9 ESEタイムコード。Format 0,1,AまたはB(Timer)
    電源 AC100-120V, 50/60Hz, 消費電力 8W
    サイズ ES-991U W=264, H=140, D=168 (mm) 突起含まず
    ES-991UP W=482, H=88, D=240 (mm) 突起含まず
    ES-991U/WALL W=305, H=127, D=88 (mm) 突起含まず
    質量 ES-991U kg (本体)
  • /BLUE 青色LED
    /Clear フロントパネル クリア (シルバーアルマイト) 仕上げ
    /GREEN 緑色LED
    /J 電源 AC220V 対応
    /NTP-C NTPクライアント
    P ラックマウント仕様 EIA 2Uサイズ
    /PoE PoE電源供給 /NTP-C必要
    /Red 赤色LED
    /WALL 黒色ウォールマウントケースタイプ
