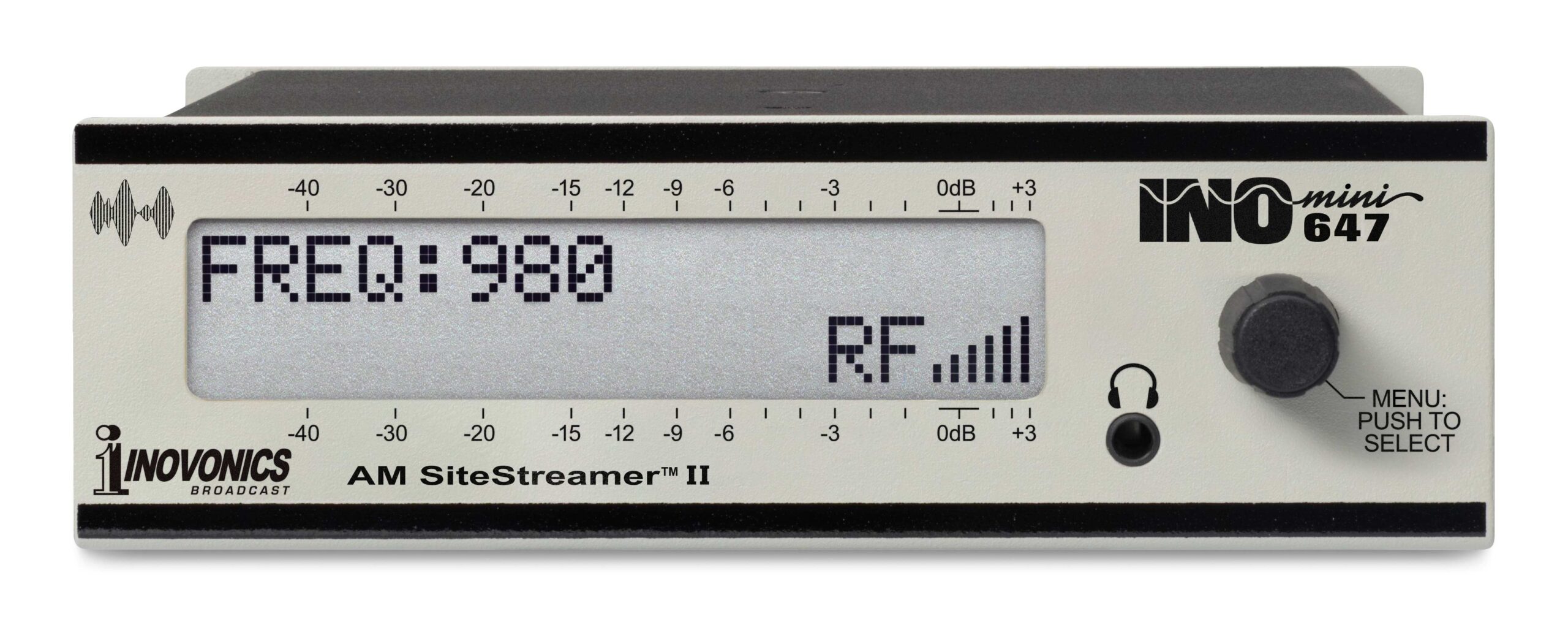

Model 647
INOmini AM SiteStreamer Ⅱ

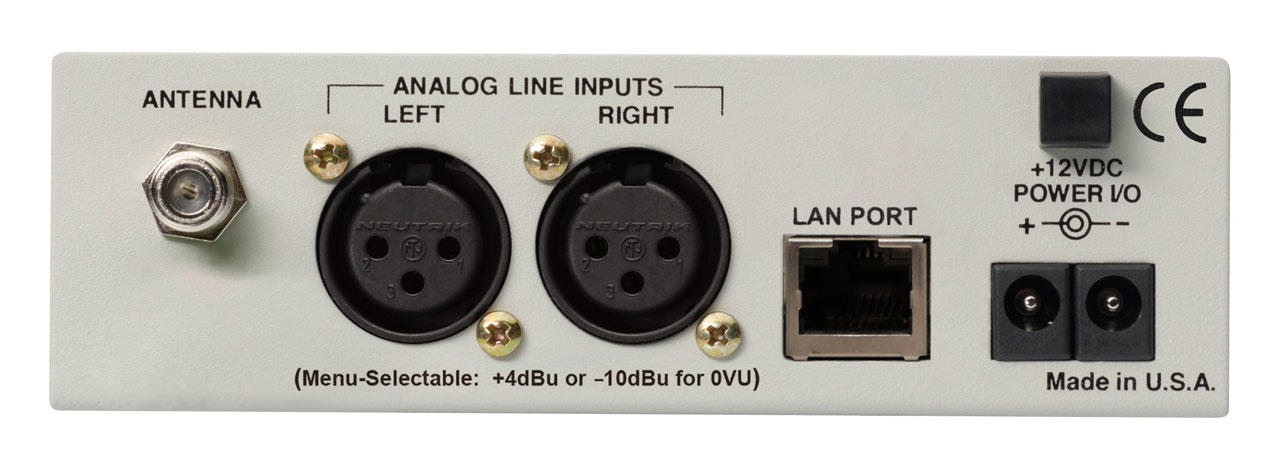

| アンテナ入力 | 50Ω、Fコネクタ、トランスアイソレート入力 |
| 受信周波数 | 522kHz～1701kHz 9kHz ステップ, 520kHz～1710kHz 10kHzステップ対応 |
| 音声周波数特性 | IF帯域幅と音声カットオフを最大に設定したとき、50 Hz～8 kHz、±1 dB |
| 音声フィルター | ローパスフィルター カットオフ周波数Autoまたは8～1 kHzの範囲で1 kHzステップの手動設 |
| 受信感度 | 40μV (S/N 50dB) |
| PGMライン入力 | XLR-3(F)コネクタ、バランス −15～＋15 dBuに対応。 エア受信またはライン入力をローカルまたはリモートで切替 |
| ヘッドホン出力 | 3.5mm TRS ミニジャック |
| ネットワークポート | RJ45, TCP/IP、セッティングと操作 SNMP リモート監視対応 SMTP メール通報対応 |
| アラーム | RF信号低下、無音検知 |
| 電源 | DC 12V動作 DCジャック 外径 5.5mm 内径2.1mm x2 センタープラス (2個のコネクターはデイジーチェイン用、冗長化用ではありません） PSE対応ACアアダプター付属 |
| 消費電流 | DC12V/350mA |
| サイズ | W=140, H=42, D=140 (mm) 突起、コネクタ含まず。 別売りのラックマウントキットでEIA 1Uサイズでラックマウント可能 |
| 質量 | 0.5kg 本体 |
| RK-00: NOVIA / INOmini Mounting Rack 専用金具(RK-00)ラックマウント金具。EIA 1Uラックマウント取付。 最大で2台のNOVIAシリーズユニットを取付できます。 最大で3台のINOminiシリーズユニットを取付できます。 NOVIAとNOminiシリーズを組合せてラックマウントも可能。 ブランクパネル付属。 |
|
ラックマウント金具 RK-00 |
|
INOmini、 NOVIA 組込み例   |
| パッシブタイプAMループアンテナ Inovonics 525N, 526, 567, 637,647,674用のパッシブタイプAM受信アンテナです。 型番: Model PA-00 名称: PASSIVE AM Loop Antenna  |
webブラウザーによる監視画面例
画面をクリックするとサンプルサイトで実際の画面を見ることができます。
左上のスピーカーマークをクリックすると音声モニターできます。

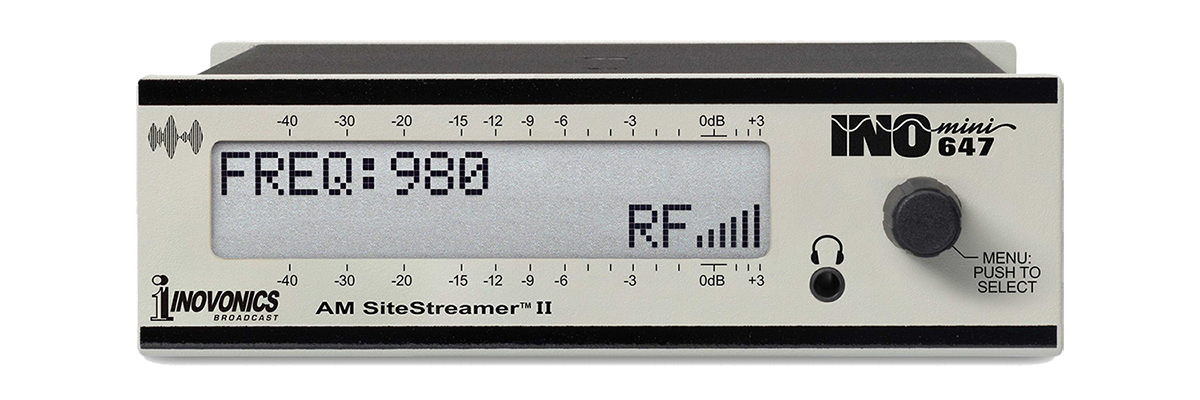

Model 647 INOmini AM SiteStreamer Ⅱ

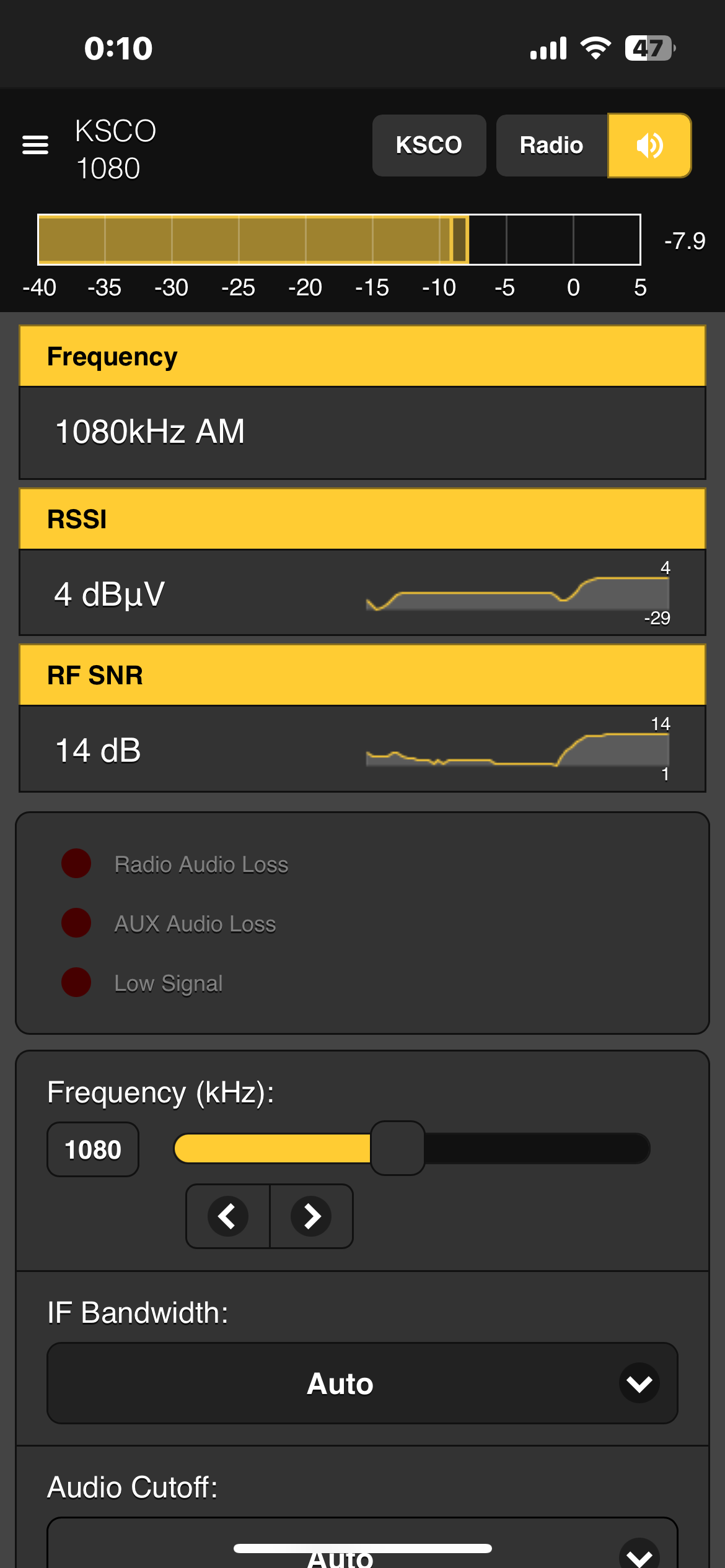

スマートフォンを使った監視画面例
スマートフォンでも画面を見ることができます。
右上のスピーカーアイコンをクリックすると音声モニターもできます。
操作例
Chrome, Firefox, Safari 等のブラウザーを開き
アドレス欄に 50.191.170.241:1647/ と入力して下さい。
インターネット経由で監視するには、固定IPまたはダイナミックDNSの取得・設定が必要です。
送信所に647を設置した場合、IPコーデックのWAN経由で接続する方法もあります。
PCを使用せずストリーミングを聞く
Streaming Monitor Model 611 はInovonics社のSiteStreamerと組合せに最適なストリーミングモニターです。
オーディオロス、ストリームロス、インターネットロス等の監視機能があります。
WANまたはインターネット接続した本機のmp3ストリーミングをModel 611で聞くことができます。
WAN接続アドレス例 http://192.168.91.240/mp3_128.mp3
インターネット経由で本機に接続する場合、固定IPアドレスまたはDynamic DNS必要。
Icecast または SHOUTcastのエンコーディングフォーマットに対応したストリーミングサイトに接続可能。
MP3 (32kbps～320kbps)、Ogg (32kbps～500kbps)、AAC (32kbps～384kbps)に対応。
SiteStreamer接続
Inovonics社のサイトストリーマー製品は送信所に設置してIP接続により、受信状態を演奏所で確認できます。
局では直接受信できない、受信が不安定な遠方の中継局などのモニター・監視に最適です。
