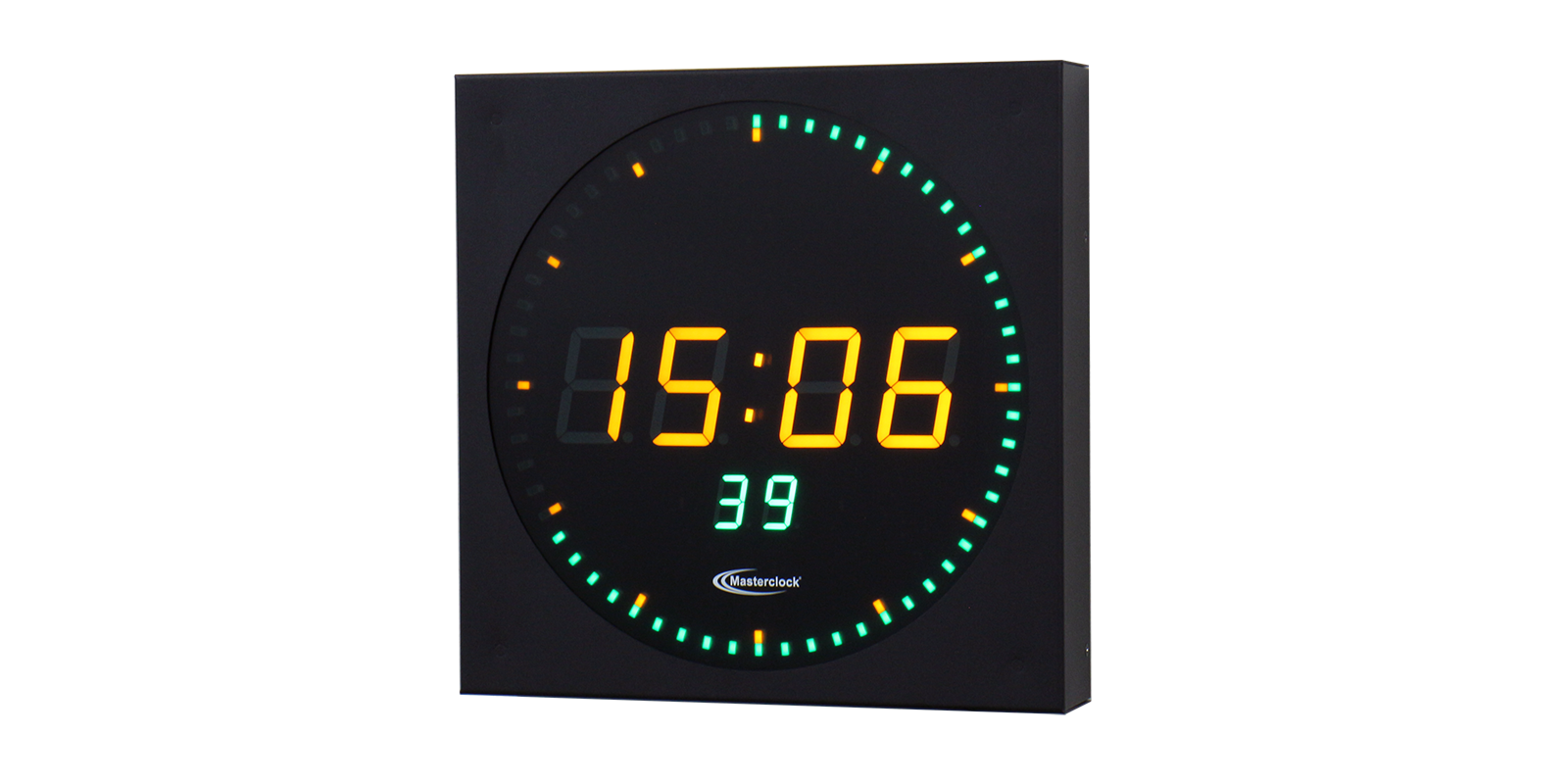

CLDTCD12 Digital Analog Clock, analog-style LED display
OVERVIEW|製品概要

アナログ時計の視認性を受け継ぐ秒表示機能。
円形の秒目盛り（赤、緑、青、またはオレンジ）が付いた 高さ58mmの4桁LEDディスプレイパネル。
SMPTEまたはIRIG-Bタイムコード信号を受けます。
壁取り付け可能。
オプションで2桁、秒表示7SEG LEDを追加できます。



※製品の仕様は予告なく変更することがあります。

SPEC|仕様
  • 機能/特徴
  • 仕様
  • カラー/オプション

  • ■丸形・角形を選択可能
    ■任意のLED色を組み合わせてカスタマイズ可能
    ■表示色は赤、緑、青、アンバーから選択可能
    ■2桁秒表示オプション
    ■寸法は縦横305mm
    ■スケジュール可能な調光機能
    ■タイムゾーン/夏時間設定
    ■12/24時間表示
    ■WinDiscovery設定ソフトウェア
    ■IRIG-B、SMPTE 12M、309M、24/25/30 fps、29.97 ドロップフレーム信号に対応
    ■30メートルの視認性
    ■ウォールマウントブラケット付属
    ■充電式二酸化マンガンリチウム(すべての設定情報を最長2週間保持)

  • 標準仕様
    内蔵発振器 リアルタイムクロックで電源断または入力信号切断後も時刻を維持
    時刻オフセット 秒単位の調整であらゆる要件に対応
    セキュリティ パスワードで保護された通信とTelnetアクセス無効切り替え
    SMPTE, IRIG-B対応 SMPTE 12M, 309M, 24/25/30 fps, 29.97drop frame, IRIG-Bに対応
    接続端子 3pinターミナルブロックまたはBNCコネクタ
    設定用USB接続
    時刻/設定保持用バッテリー 設定を2週間保持可能なリチャージブルリチウムバッテリー搭載
    電源 DCジャック　外径 5.5mm 内径2.1mm
    DC 12-28V
    消費電力10W
    動作環境 温度: 0 ~ 50℃
    湿度: 最大90% (結露なきこと)
    保護等級 IP40
    MTBF値 86,700 – 100,000時間 (Fixed/Ground Mil HDBK 217Fによる計算)
    寸法 W=305mm x H=305mm x D=53mm
    重量 2.5kg
    取り付け ウォールマウントブラケット付属
  • カラーオーダー 注文時にカラーを選択ください
    -DIG-##### 時分(HH:MM)のLED色をRED, GREEN, BLUE, AMBERから選択
    -HOURS-##### 5秒ごとの目盛りのLED色をRED, GREEN, BLUE, AMBERから選択
    -SECONDS-##### アナログ風秒表示サークルのLED色をRED, GREEN, BLUE, AMBERから選択
    オプション
    -SECONDS DISPLAY 2桁秒表示オプション。アナログ風秒表示サークルと同色LED。
    -VITC入力 VITC信号に対応
