DA12 DA12 Dual Channel Distribution Amplifier-

機能/特徴
仕様

• デュアルチャンネル構成の分配アンプ:
1入力→12出力、または2入力→各6出力の切替に対応
出力バンクはA/B完全アイソレーション（A–B間 >85 dB）
• 幅広いタイムコード／信号に対応:
SMPTE / EBU タイムコード
IRIG（DC / AM）各種フォーマット
RF信号、パルス信号（1PPS〜10MPPS）
• 高帯域・高精度な信号分配性能:
RF：0 Hz〜20 MHz
出力ゲイン：0〜+12 dB（各チャンネル独立トリム）
スキュー：< ±2 ns（パルス系）
立上り／立下り時間：各 <20 ns
• 多様なインピーダンス環境に対応:
入力：50 Ω / 600 Ω
出力：50 Ω（BNC）
同軸（RG-58/59）や各種放送設備での使用を想定

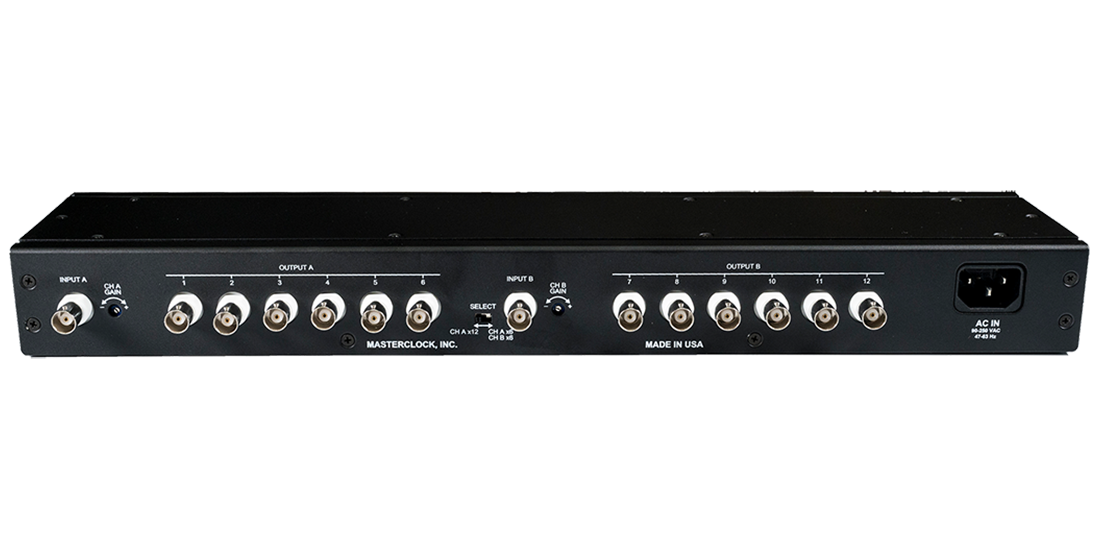

• 実用的な背面設定機構:

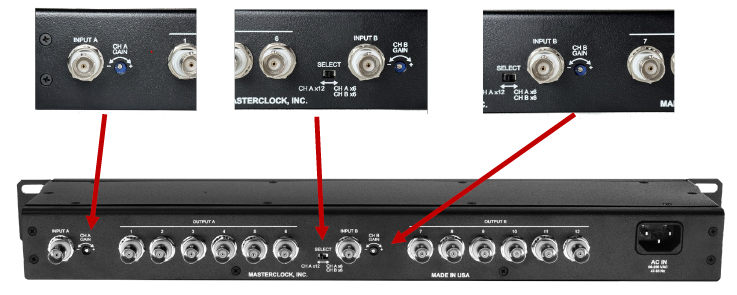

背面スイッチで「1入力12分配 / 2入力6分配」を即時切替
A/B 各チャンネル独立ゲイン調整（ドライバー調整）
• 放送・設備用途向けの堅牢設計:
1RU ラックマウント（ラックイヤー付属）
ブラック粉体塗装スチールシャーシ
前面グリーン電源LED
• グローバル対応電源:IEC 90–240 VAC / 50–60 Hz
消費電力 <15 W
• 動作環境:
温度：0〜60 ℃
湿度：最大90％（結露なきこと）
• 法規・品質:
CE / FCC / RoHS / ANSI 対応
Made in USA

構成	デュアルチャンネル (A/B系) 分配アンプ。 1入力 → 12出力または2入力 → 各6出力（背面スイッチ切替） A/B 独立アイソレーション構成
対応信号	SMPTE / EBU タイムコード IRIG（AM / DC）各種フォーマット 1PPS RF 信号電子パルス信号
入力	RF 周波数範囲：0 Hz ～ 20 MHz レベル：1 Vrms（最大 +15 dBm）インピーダンス：50 Ω / 600 Ω チャンネル間アイソレーション（A–B）：> 85 dB パルス / DC IRIG 周波数：1 PPS ～ 10 MPPS レベル：0 ～ 7 Vp-p デューティ比：0 ～ 100 % インピーダンス：50 Ω / 600 Ω AM IRIG 周波数：1 PPS ～ 10 MPPS レベル：0 ～ 6 Vp-p 変調周波数：最大 1 MHz 対応フォーマット：IRIG 各種、IEEE 1344、NASA 36、2137、XR3 インピーダンス：50 Ω / 600 Ω
出力	RF 周波数範囲：0 Hz ～ 20 MHz レベル：1 Vrms（最大 +15 dBm）ゲイン：0 ～ +12 dB（可変）高調波歪：< −40 dBc 非高調波成分：< −80 dBc 負荷インピーダンス：50 Ω パルス / DC IRIG 周波数：1 PPS ～ 10 MPPS デューティ比：0 ～ 100 % 立上り時間：< 20 ns 立下り時間：< 20 ns スキュー：< ±2 ns 負荷インピーダンス：50 Ω AM IRIG 周波数：1 PPS ～ 10 MPPS 変調周波数：最大 1 MHz 対応フォーマット：IRIG 各種、IEEE 1344、NASA 36、2137、XR3 負荷インピーダンス：50 Ω
ゲイン調整	A / B 各チャンネル独立調整背面トリム（ドライバー調整）出荷時設定：ユニティゲイン（2 Vp-p SMPTE）
電源・環境	電源：AC 90 ～ 240 V、50 / 60 Hz（IEC）消費電力：15 W 以下動作温度：0 ～ 60 ℃ 動作湿度：最大 90 %（結露なきこと）
外形寸法・質量	寸法：約 W=430 × H=43 × D=115 mm (ラックマウント金具除く) 質量：約 0.45 kg
規制	FCC, RoHS, CE, ANSI, PSE(日本国内で検査)
