GMR5000
High-Precision, Multi-Function NTP & PTP Master Clock

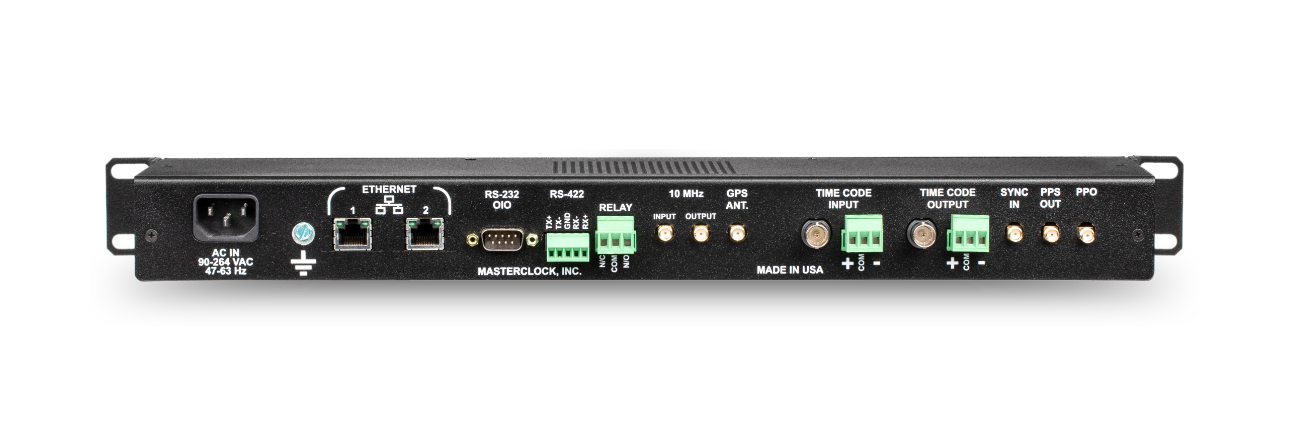

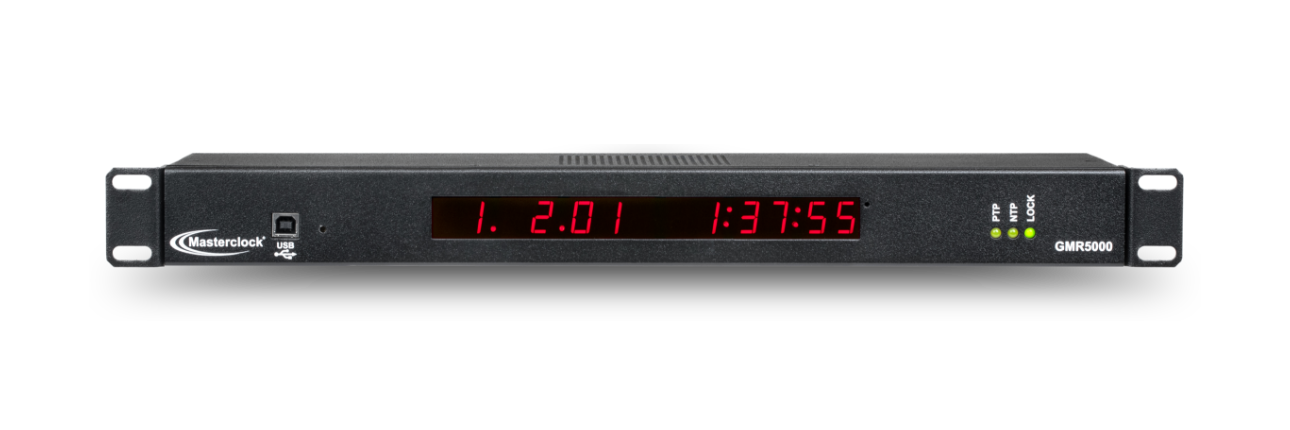

GMR5000 は、放送設備・通信インフラ・産業システムなどで使用される 高精度マスタークロック／時刻同期サーバー です。
本機は以下の特徴を備え、単体マスタークロックとしても、Ethernet ベースの NTP/PTP インフラの中核装置としても運用できます。
■NTP サーバ／クライアント機能（デュアルポート）をベースに用途に合わせたオプションを選択します。
片側のポートをインターネット上のNTPサーバーに接続し、別ポートをローカルのNTPサーバーとして運用する事でGNSS(GPS)アンテナの設置が困難な場所でのインターネットから分離された時刻校正システム構築が可能。
■GNSS（GPS・QZSS・GLONASS・BeiDou・Galileo）受信による Stratum 1 時刻生成（オプション）
■IRIG / SMPTE タイムコードの生成／読取り（オプション）
■PPS 秒出力、
■10MHz 基準周波数 I/O（オプション）
■PPO プログラマブルパルス出力、デューティ比をプログラム可能（オプション）
■PTP IEEE1588v2 Grandmaster / Slave（オプション）
■RL プログラム可能リレー接点出力（オプション）
■高安定 OCXO (HSO2)・ルビジウム発振器(HSO3)の選択が可能（オプション）
衛星(GNSS)・NTP・PTP・IRIG・SMPTE など、複数の時刻基準を扱えるため、放送局（ST2110/AES67環境）、防災・PSAP機関、研究機関にも適した 高信頼の時刻・周波数リファレンス装置 です。
※製品の仕様は予告なく変更することがあります。
| 標準仕様 | |
| NTP | サーバー/クライアント、2ポート サーバー: Stratum 1～15選択可能, ネットワーク上の数千台のNTPクライアントに対応 |
| NEMA/NENA入力 | NMEA 0183、NENA format 0,1,8 入力 (RS232/422) |
| NMEA/NENA出力 | NMEA 0183、NENA format 0,1,8 出力 (RS232/422 シリアルまたはIP) |
| その他出力 | Kinemetrics/Truetimeシリアルプロトコル出力 (RS232/422) |
| パルス出力 | 1PPS(秒パルス) 5V 100mA |
| 内蔵発振器 | TCXO(温度補償型水晶発振器) 誤差±3秒/年 |
| 時刻/設定保持用バッテリー | 最大9ヶ月保持可能なリチャージブルリチウムバッテリー搭載 |
| セキュリティ | パスワード保護, MD5認証 |
| 監視 | カスタムMIBを備えたSNMP |
| メール通報 | SMTP対応 |
| 動作環境 | 温度0〜60℃ / 湿度〜90%(結露なきこと) |
| MTBF | 625,979時間 (Fixed/Ground Mil HDBK 217Fによる計算) |
| 電源 | 電源: AC100-240V 50/60Hz 消費電力15W未満 (ルビジウムオプションでは20W未満) |
| 寸法 | W429.2mm x H175mm x D131.4mm 1U ラックマウント |
| 重量 | 1.2kg |
| オプション | |
| -10MHz-IN/15 | リファレンス入力、10MHz CMOSまたは正弦波、SMAコネクタ |
| -10MHz-OUT/15 | 10MHz 正弦波出力 SMAコネクタ ※-HSO3(ルビジウムオプション)追加で1MHz, 5MHz出力可能 |
| -FO1/15 | シングルモード光ファイバーSCコネクタ x1, RJ45 x1 (出力) |
| -FO2/15 | シングルモード光ファイバーSCコネクタ x2, RJ45なし (出力) |
| -GNSS/15 | 72ch GNSSレシーバー(GPS, QZSS L1C/A, GLONASS, BeiDou, Galileo, EGNOS, MSAS)、SMAコネクタ |
| -HSO-2/15 | OCXO(恒温槽付水晶発振器) 誤差±0.25秒/年 |
| -HSO-3/15 | ルビジウム高精度発振器 誤差±1ミリ秒/年 |
| -PPO/15 | プログラム可能パルス出力 SMAコネクタ |
| -PTP/15 | PTP IEEE1588v2 サーバー/クライアント |
| -SYNC/15 | パルス入力(秒パルス, 分パルス, 時パルス入力)、SMAコネクタ |
| -TCG/15 | タイムコード出力 BNC / 3ピンユーロブロック (IRIG-B0(DCLS), IRIG-B1 (AM), IRIG-A0(DCLS), IRIG-A1(AM), IRIG-E0(DCLS), IRIG-E1(AM), IRIG-H0(DCLS), HAVE QUICK II NON-NATO, SMPTE(12M, 309M, 24/25/30fps, 29.97 drop frame) ※いずれかのタイムコードを1つ選択 |
| -TCR/15 | タイムコード入力 BNC / 3ピンユーロブロック (IRIG-B0(DCLS), IRIG-B1(AM), IRIG-A, IRIG-E, SMPTE(12M, 309M, 24/25/30fps, 29.97 drop frame) |
Masterclock GMR5000とESE ES-185F(NTP6)との違い
Masterclock GMR5000はNTPサーバー/クライアントを基本とし、様々な選択肢でリファレンスとなるクロックを選択、出力するタイムコードも必要に応じて選択する仕組みです。
一方ESE ES-185Fは標準でSMPTEやIRIGなどのタイムコード出力を備えた、GPSリファレンスマスタークロックです。
一部実現可能な機能が異なるため、上位機種であるGMR6000が必要な場合があります。
ES-185F(NTP6), GMR5000比較表
| ES-185F(NTP6) | GMR5000 | |
| GPSレシーバー | 標準装備 | オプション(GNSS) |
| NTPサーバー | オプション(ES-185F/NTP6) | 標準装備、2ポート、NTPクライアントも可 |
| SMPTE LTC | XLRコネクタ | オプション(TCG) BNC/ユーロブロック |
| SMPTE LTC出力 ユーザービット |
Leitch(Format-L), SMPTE 309M(Format-S), M-D-Y(Format-S), DOY(Day of year) | Leitch, SMPTE 309M |
| IRIG出力 | IRIG-B AM/TTL | オプション(TCG)、IRIG-Bを含むAM/TTL BNC/ユーロブロック |
| SMPTEとIRIGの同時出力 | 可 | いずれか(GMR6000は可能) |
| VIDEO SYNC入力 | あり | なし(GMR6000はあり) |
| ESEタイムコード出力 | あり | なし |
| アンテナ入力端子 | TNC | SMA(GNSSオプション追加時) |
| 秒パルス出力 | 50%または20%デューティー比 | 標準装備、SMAコネクタ |
| ASCII入出力 | 出力のみ、ESE独自フォーマット | 入出力対応、NMEA 0183、NENA format 0,1,8 |
| LED表示色 | アンバー | 赤 |
| Lock Status | DB9コネクタ内(GPSロック) 時間制御はオプション |
標準装備、ユーロブロック リファレンスにアンロックまたは時間制御 |
| 電源 | AC 90-264V または DC 12～35V 15W (OP.) | AC 100-240V 15W未満 DC非対応 (GMR1000または6000が対応) |
Masterclock GMR5000をES-160F/NTP6の代替
GMR5000のオプション選択によりES-160F/NTP6と同様な基本機能となります。
追加オプション
| -SYNC | パルス入力(秒/分/時)に対応 |
| -TCG | SMPTEまたはIRIG出力 (VIDEO SYNC入力は無し) |
Masterclock GMR5000をES-188F/NTP6の代替
GMR5000のオプション選択によりES-188F/NTP6と同様な基本機能となります。GMR5000はNTPポートが2つあり、異なったネットワーク間での時間校正が可能となります。追加オプション
| -TCG | SMPTEまたはIRIG出力 (VIDEO SYNC入力は無し) |
