MDN19
Multi-functional Digital Network Time Display
MDN19 Multi-functional Digital Network Time Dispaly
MDN19は、Masterclock の MDNシリーズに属する25mm (1インチ) 赤色LED表示のマルチファンクション・デジタル・ネットワーク・タイム・ディスプレイです。
放送・管制・NASA 系用途を前提としたNTP／IRIG／CS-3・CS-5 対応 マルチファンクション表示器。
内部または外部の NTP（Network Time Protocol） に同期し、USNO（米国海軍天文台）に法的にトレーサブルな高精度時刻表示を実現します。
放送設備、管制室、制御室、スタジオ、技術室など、正確性と信頼性が求められる業務用途に最適です。
| • NTP / IRIG 対応:NTP、CS5、CS3、IRIG-B1 に対応 • 高精度ホールドオーバ:電源断時は内蔵バッテリバックアップ RTC により±1分／年（165ms/日未満）の精度を維持 • 視認性の高い表示:25mm(1インチ)赤色LED、視認距離 最大約15m、12/24時間表示、1/100秒表示対応 • 柔軟な設定・運用:WinDiscovery、Telnet、SSH によるリモート設定。タイムゾーン／サマータイム設定可能 • 信頼性重視の設計:設定は不揮発性メモリに保存、停電後も保持 • ラックマウント金具付き:取り外し可 |
| ディスプレイ | アルファベット(1文字) + 9桁LED 時、分、秒を表示、1/100秒表示対応、LED 25mm高 |

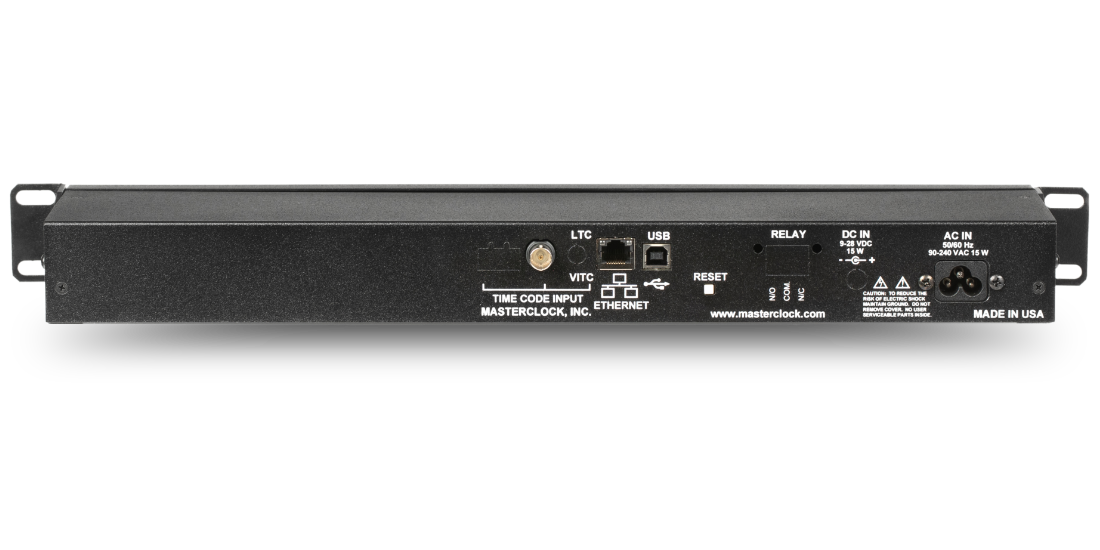

| LED色 | 赤色 | 信号入力 | RJ45：TCP/IP、IRIG-CS-5 BNC：IRIG-B1、IRIG-CS-3、IRIG-CS-5246 USB Type-Bコネクタ (設定用) |
ホールドオーバー精度 | バッテリバックアップ、±1分／年、または 1日あたり 165 ms 未満。 | ネットワーク互換性 | • NTP、DHCPv4、DHCPv6 対応 • Telnet / SSH • SNMP（カスタム MIB） • IPv4 / IPv6 準拠 |
| 電源 | AC, PoE, DCから選択(発注時指定) ・AC90V-240V 50/60Hz IEC C14インレット ・PoE(IEEE802.3af) ・DC24V DCジャック 外径5.5mm 内径2.1mm 消費電力 15W以下 |
| 動作環境 | 温度: 0 ~ 60℃ 湿度: 最大90% (結露なきこと) |
| サイズ | ラックマウントケース: W=430mm x H=43mm x D=110mm (ラックマウントブラケットは除く) |
| 重量 | ラックマウントケース: 0.78kg |
| 規制 | FCC, RoHS, CE, ANSI, PSE(日本国内で検査) |
| -AC | ACユニバーサル電源 AC90-240v, 50/60Hz |
| -DC | DC電源対応 DCジャック 外径5.5mm 内径2.1mm |
| -PoE | PoE電源対応 |
| -RELAY | プログラマブルRELAY接点出力 |
| -SMPTE | SMPTE 信号を受けて表示可能(BNCコネクタ) |
| -BAL IN | 3pinユーロターミナル、バランス受け、SMPTE信号入力 |
| 文字ノーマル、小さめ、色付き | 文字太く、大きく、色付き |
| 文字ノーマルで2枠連結 | |
| 仕様 | 説明 |
| 文字ノーマル、小さめ、色付き | 文字太く、大きく、色付き |
| 文字ノーマルで2枠連結 | |
| 仕様 | 説明 |
MDNシリーズのパネル表示にある最初のアルファベット表示は、
**「現在の動作モード／状態を示すステータス表示」**として使われます。(一部確認中)
| 表示パターン | 先頭文字 | 意味/用途 |
| A 12:34:56.78 | A | 時刻表示 |
| C 10:00:00 | C | カウントダウン表示 |
| B 12345678 | B | カウントアップ／累積 |
| H 00:10:20.35 | H | HOLD（停止） |
| D 001 12:34:56 | D | DOY（年間通日）+ 時刻 |
| 10:00:00 | なし | ブランク／表示のみ |

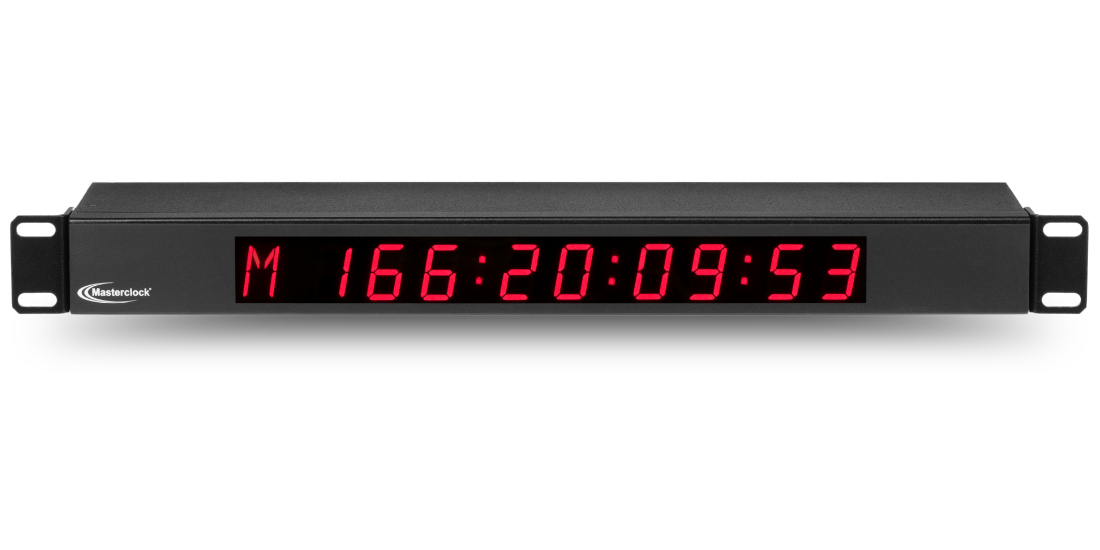

| M 166 10:00:00 | M | DOY + 基準イベントT0）からの経過時間(Mission Time) |
