NTP100シリーズ NTP Time Server
OVERVIEW|製品概要

NTP100シリーズは正確な時間をネットワーク全体に提供するよう設計された、高精度の小型タイムサーバーです。

NTP100シリーズの各モデルは、IPv4およびIPv6ネットワークに対応し、複数のNTPバージョンを参照、AES256 SSH暗号化とMD5認証を提供します。
リファレンスとなるタイミングソースが使用できなくなった場合、NTP100は内蔵発振器で正確な時刻を提供し続けます。

ラインナップ

NTP100-GNSS

可能な限り正確な時刻を必要とする環境のために設計された、GNSSリファレンスStratum 1タイムサーバー。GPS/QZSS(みちびき)などのGNSSとの同期を実現します。

NTP100-TC

IRIGおよびSMPTEタイムコードをリファレンスとしたNTPタイムサーバー。メディア制作、放送局などフレーム単位の正確なタイミングが求められる業界向けに設計されています。

NTP100-OSC

セキュリティ最優先もしくは外部リファレンスへアクセスできない環境に最適なタイムサーバー。内蔵の発振器で年間±250ms以内の誤差を実現します。

特徴

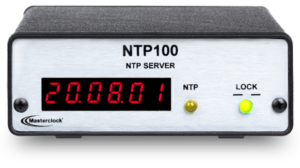

■輝度調整可能な6桁LED時刻表示(赤)
■NTP出力精度±2ミリ秒
■リファレンスロス時は高精度TCXO(温度補償水晶発振器)が時刻を維持
■オプションのOCXO(恒温槽付水晶発振器)による年間±250ミリ秒の誤差
■タイムスタンプ精度は5〜10ミリ秒
■NTPクエリ(ユニキャスト)、マルチキャスト、ブロードキャスト対応
■Telnet/SSH, WinDiscoveryソフトウェア経由の設定
■IPv4/IPv6対応
■MD5認証

SPEC|仕様
  • NTP100-GNSS
  • NTP100-TC
  • NTP100-OSC
  • オプション

  • GNSS衛星の原子時計と同期しStratum 1の精度を実現するNTPタイムサーバー

    仕様
    GNSS 72ch GNSSレシーバー(GPS L1C/A, QZSS(みちびき) L1C/A, GLONASS L10F, BeiDou B1 SBAS L1C/A:WAAS, EGNOS, MSAS, GAGAN Galileo E1B/C)
    内蔵発振器 TCXO(温度補償型水晶発振器) 誤差±165ミリ秒/日
    オプションのOCXO(恒温槽付水晶発振器)により、30日間のエージング後に年間±250ミリ秒の誤差
    NTP サーバー/クライアント
    サーバー: GNSSリファレンスでのStratum 1
    NTP v2(RFC 1119), NTP v3(RFC 1306), NTP v4(RFC5905)サポート
    ネットワーク対応 DHCPv4, DHCPv6でネットワークアドレス、ネームサーバー、タイムサーバー構成の自動取得
    Telnet/SSH通信、IPv4/IPv6、カスタムMIBを使用したSNMP
    設定機能 WinDiscoveryソフトウェア(無償)またはSSHによる設定。
    構成は不揮発性メモリに保持され電源喪失後も保持。
    認証されたメッセージにより時計構成の改ざんを防止
    アンテナ 付属なし

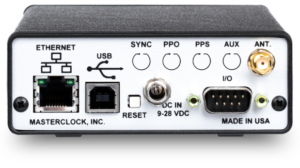

    接続端子 GNSSアンテナ: SMA
    RJ45: 10/100MBイーサネット
    DC入力: ネジ付き2.1mmオス
    Dsub9オス: RS-232, NEMA
    USB Type-B: 設定用
    動作環境 温度0〜60℃ / 湿度 〜90%(結露なきこと)
    IP保護等級 IP30
    MTBF 625,979時間 (Fixed/Ground Mil HDBK 217Fによる計算)
    電源 電源: DC 9-28V / 7.5W未満
    PSE認証されたACアダプター付属
    寸法 W105.9mm x H38.6mm x D163.8mm
    重量 454g
    規制 FCC, RoHS, CE, ANSI
    GPSトレーサビリティ 1マイクロ秒未満 (https://tf.nist.gov/general/pdf/3167.pdf)

  • IRIG/SMPTEタイムコードをリファレンスとするNTPタイムサーバー

    仕様
    タイムコード IRIG-B0(DCLS), IRIG-B1(AM), IRIG-A0(DCLS), IRIG-A1(AM), IRIG-E0(DCLS), IRIG-E1(AM)
    SMPTE 12M, 309M, 24/25/30fps, 29.97 drop frame
    内蔵発振器 TCXO(温度補償型水晶発振器) 誤差±165ミリ秒/日
    オプションのOCXO(恒温槽付水晶発振器)により、30日間のエージング後に年間±250ミリ秒の誤差
    NTP サーバー/クライアント
    NTP v2(RFC 1119), NTP v3(RFC 1306), NTP v4(RFC5905)サポート
    ネットワーク対応 DHCPv4, DHCPv6でネットワークアドレス、ネームサーバー、タイムサーバー構成の自動取得
    Telnet/SSH通信、IPv4/IPv6、カスタムMIBを使用したSNMP
    設定機能 WinDiscoveryソフトウェア(無償)またはSSHによる設定。
    構成は不揮発性メモリに保持され電源喪失後も保持。
    認証されたメッセージにより時計構成の改ざんを防止

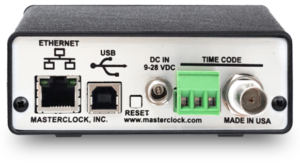

    接続端子 3ピンユーロブロック: タイムコードバランス入力用
    BNC: タイムコードアンバランス入力用
    RJ45: 10/100MBイーサネット
    DC入力:  ネジ付き2.1mmオス
    USB Type-B: 設定用
    動作環境 温度0〜60℃ / 湿度 〜90%(結露なきこと)
    IP保護等級 IP30
    MTBF 625,979時間 (Fixed/Ground Mil HDBK 217Fによる計算)
    電源 電源: DC 9-28V / 7.5W未満
    PSE認証されたACアダプター付属
    寸法 W105.9mm x H38.6mm x D163.8mm
    重量 454g
    規制 FCC, RoHS, CE, ANSI

  • 内蔵の水晶発振器をリファレンスとするNTPタイムサーバー

    仕様
    内蔵発振器 TCXO(温度補償型水晶発振器) 誤差±165ミリ秒/日
    オプションのOCXO(恒温槽付水晶発振器)により、30日間のエージング後に年間±250ミリ秒の誤差
    NTP サーバー/クライアント
    NTP v2(RFC 1119), NTP v3(RFC 1306), NTP v4(RFC5905)サポート
    ネットワーク対応 DHCPv4, DHCPv6でネットワークアドレス、ネームサーバー、タイムサーバー構成の自動取得
    Telnet/SSH通信、IPv4/IPv6、カスタムMIBを使用したSNMP
    設定機能 WinDiscoveryソフトウェア(無償)またはSSHによる設定。
    構成は不揮発性メモリに保持され電源喪失後も保持。
    認証されたメッセージにより時計構成の改ざんを防止

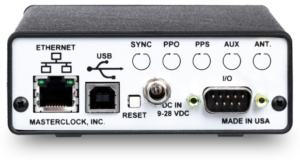

    接続端子 RJ45: 10/100MBイーサネット
    DC入力:  ネジ付き2.1mmオス
    Dsub9オス: RS-232, NEMA
    USB Type-B: 設定用
    動作環境 温度0〜60℃ / 湿度 〜90%(結露なきこと)
    IP保護等級 IP30
    MTBF 625,979時間 (Fixed/Ground Mil HDBK 217Fによる計算)
    電源 電源: DC 9-28V / 7.5W未満
    PSE認証されたACアダプター付属
    寸法 W105.9mm x H38.6mm x D163.8mm
    重量 454g
    規制 FCC, RoHS, CE, ANSI
  • オプション
    -HS OCXO(恒温槽付水晶発振器) 誤差±250ミリ秒/年
    RM4 ラックマウントキット 1Uサイズに4台までのNTP100/GMR1000等を実装可能
