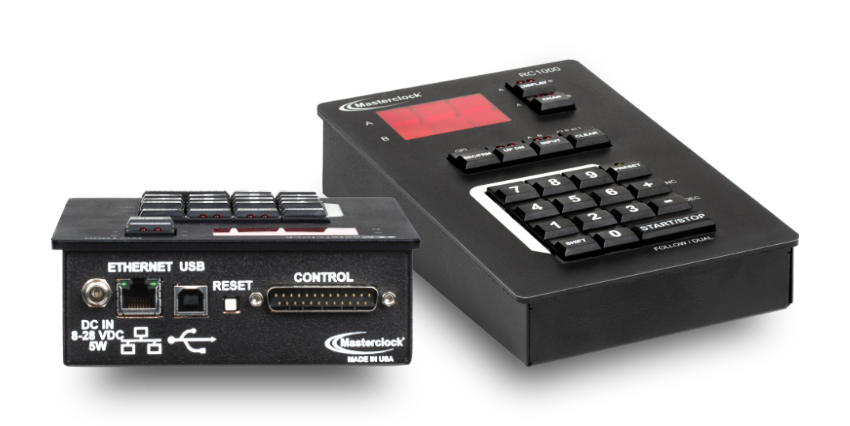

RC1000 Dual-Channel Production Timer
OVERVIEW|製品概要

RC1000 Dual-Channel Production Timer は、放送・映像制作・スタジオなどのカウント／タイミング制御用途に対応した、2チャンネル独立型のカウントアップ／カウントダウン・プロダクションタイマーです。

独立した2系統のタイマーと6桁LEDディスプレイを備え、各チャンネルで個別にカウント動作を実行できます。表示形式は HH:MM:SS（時：分：秒） または MM:SS:FF（分：秒：フレーム） に対応し、テンキーからカウント値を直接設定できます。また、動作中のカウントとは別に次のカウント値を準備できるため、番組制作やイベントなど連続したタイミング操作にも適しています。

各チャンネルから SMPTE/EBUタイムコードを独立して生成でき、制作機器の同期やTCDSシリーズ表示器のカウント制御に利用できます。またEthernet経由ではネットワーク・カウントパケットを生成し、NTDSシリーズのデジタル時計／表示器を制御できます。基準信号には SMPTE/EBU、IRIG-B、NTP、内部基準を使用できます。

このためRC1000は、単体のプロダクションタイマーとしてだけでなく、タイムコードとIPネットワークの双方を利用して複数の表示器や制作機器を連携させるタイミング・コントローラとして構成できます。

SPEC|仕様
  • 機能/特徴
  • 仕様

  • ・独立した2チャンネルのタイマーを搭載し、2系統のカウントを個別に制御
    ・2面の6桁LEDディスプレイを搭載
    ・HH:MM:SS または MM:SS:FF 表示に対応
    ・カウントアップ／カウントダウンに対応
    ・最大カウント時間：99時間
    ・SMPTE/EBUタイムコードを各チャンネルから独立して生成
    ・SMPTE/EBU：24 / 25 / 30 fps NDF、および29.97 fps DFに対応
    ・SMPTE/EBU、IRIG-B、NTP、内部基準への同期に対応
    ・Ethernet経由でNTDSシリーズ表示器用ネットワーク・カウントパケットを生成
    ・SMPTE/EBU出力によりTCDSシリーズ表示器や対応制作機器を制御
    ・テンキーによるカウント値の直接入力
    ・カウント動作中でも次のカウント値を準備可能
    ・時間値の加算／減算に対応
    ・20個のプログラマブル・プリセット
    ・最大6カウントのシーケンス・チェーンに対応
    ・GPI入力×2、GPI出力×2を装備
    ・DC電源とPoEによる冗長電源構成
    ・暗いスタジオ環境でも操作しやすい高視認性キーパッド
    ・WinDiscovery、Telnet/SSH、USBによる設定に対応
    ・NTP、DHCPv4、DHCPv6、SNMPなどのネットワーク機能を搭載
  • タイマーチャンネル 2チャンネル、独立動作
    表示 6桁7セグメントLED × 2
    HH:MM:SS / MM:SS:FF
    カウント カウントアップ／カウントダウン
    最大: 99時間
    プリセット/シーケンス 20プログラマブル・プリセット
    20プログラマブル・プリセット
    基準信号 SMPTE/EBU、IRIG-B、NTP、内部基準
    SMPTE/EBU: 24 / 25 / 30 fps NDF、29.97 fps DF
    タイムコード出力 2系統、Channel A / B 独立
    ネットワーク出力 NTDS用Ethernetタイマー制御パケット
    GPI 入力×2、出力×2
    RS-232 対応
    Ethernet / ネットワーク RJ45、10/100 Mbps
    NTP、DHCPv4、DHCPv6、IPv4/IPv6、SNMP
    設定 本体、WinDiscovery、Telnet/SSH、USB
    電源 PoE: IEEE 802.3af、48 VDC
    DC: DC 9～28 V
    サイズ W=132mm x H=44mm x D=203mm
    質量 0.82kg
    動作条件 動作温度: 0～60 ℃
    動作湿度: 最大90 %、結露なきこと
    適合規格 FCC、RoHS、CE、ANSI

  • 文字ノーマル、小さめ、色付き文字太く、大きく、色付き文字ノーマルで2枠連結仕様説明

  • 文字ノーマル、小さめ、色付き文字太く、大きく、色付き文字ノーマルで2枠連結仕様説明

  • 文字ノーマル、小さめ、色付き文字太く、大きく、色付き文字ノーマルで2枠連結仕様説明

DISCRIPTION|製品概要



RC600 / RC1000 機能・仕様比較表



項目 RC600 Count Controller RC1000 Dual-Channel Production Timer
製品位置付け デジタル時計用カウントコントローラ 放送・制作向け2チャンネル・プロダクションタイマー
タイマーチャンネル数 1チャンネル 2チャンネル独立
主な用途 NTDS / TCDS表示器のカウント制御 制作タイマー、機器同期、NTDS / TCDS表示制御
カウントアップ/ダウン ○ ○
最大カウント 99時間 99時間
Count to Time ○ 指定実時刻までカウントダウン ― ※確認中
クロック表示 ○ ○（基準時刻表示に対応）
表示器 6桁LED ×1 6桁LED ×2
表示形式 HH:MM:SS HH:MM:SS / MM:SS:FF
フレーム表示 ― ○
カウント値入力 HOUR / MINUTE / SECONDボタン テンキーによる直接入力
プリセット 基本カウント値設定 20プログラマブル・プリセット
シーケンス機能 ― 最大6カウントのシーケンス・チェーン
時間加算／減算 ― ○
基準時刻 NTP/IRIG/SMPTE ○ ○
内部基準 RTC / TCXOによるスタンドアロン動作 ○ 内部基準
SMPTE生成 ○ ○ ×2チャンネル
ネットワーク・カウント出力 ○ NTDS制御 ○ NTDS制御
TCDS制御 ○ ○
複数表示器制御 Ethernet / SMPTE経由で多数の表示器を制御 Ethernet / SMPTE/EBUによる表示器制御
GPI入力 ― 2系統
GPI出力 ― 2系統（フォトカプラ絶縁）
RS-232 ― ○
Ethernet RJ45 10/100 Mbps RJ45 10/100 Mbps
タイムコードI/O BNC DB25
操作部 イルミネーション付き専用ボタン 高視認性テンキー＋操作キー
DC電源 外部24 VDC電源 9～28 VDC
PoE IEEE 802.3af、48 VDC（オプション） IEEE 802.3af、48 VDC
DC + PoE冗長電源 ― ○
外形寸法 17.32 × 13.31 × 6.02 cm 13.2 × 20.3 × 4.4 cm
