TCA100
Dual Channel Distribution Amplifier
TCA100は、SMPTE、EBU、IRIG（差動方式を除く）などのタイムコード信号を絶縁・増幅し、広い施設内の複数系統へ分配する2チャンネル分配アンプです。各出力は独立してレベル調整でき、BNCおよびDB-9による平衡／不平衡接続に対応します。
| • SMPTE、EBU、IRIGなどのタイムコードに対応 • トランス絶縁出力により高い信号分離性能を確保 • BNC入出力コネクターを装備 • DB-9コネクターによる平衡入出力に対応 • 独立・絶縁された2出力チャンネルを標準装備 |
| 入力 | ・レベル：2～14 Vp-p（定格出力時） ・入力インピーダンス：100 kΩ超（日本語マニュアル記載） ・平衡入力：絶縁BNCまたはDB-9オスの2ピン |

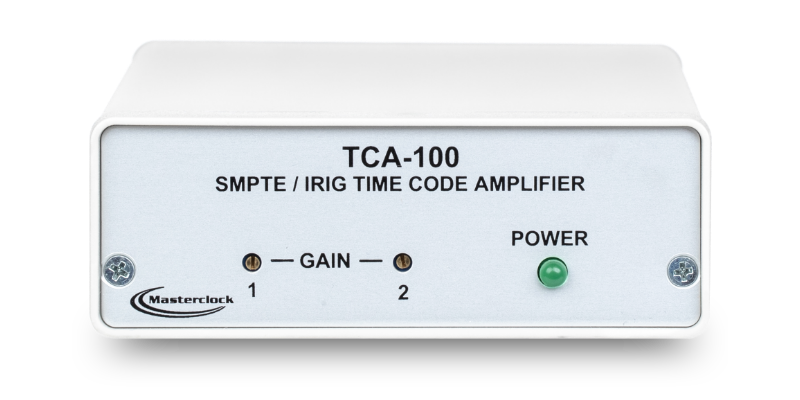

| 出力 | ・最大14 Vp-p（600 Ω負荷時） ・各チャンネルを前面レベル調整器で個別調整 ・トランス絶縁平衡出力：絶縁BNCまたはDB-9 |
| 出力形式 | ・ジャンパーにより差動／シングルエンド／フローティング平衡を選択 |
| 周波数特性 | ・100 Hz～8 kHz、±1 dB |
| 電源 | ・入力：9～28 VDC ・DCジャック 外径5.5mm 内径2.1mm ・消費電力：2 W未満 ・外付け壁面取付型PSE対応ACアダプター付属 |
| 動作環境 | 温度: 0 ~ 60℃ 湿度: 最大90% (結露なきこと) |
| 重量 | 0.46kg |
| 規制 | FCC, RoHS, CE, ANSI |
| -RM4 | ラックマウント金具 EIA 1U 100シリーズのユニットを最大4台取り付け可能 |

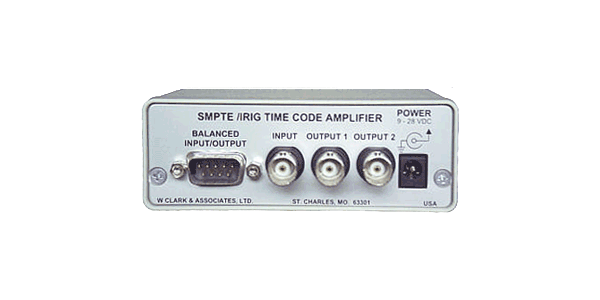

DB-9(M) コネクターの入出力
| 機能 | ピン |
| 入力＋ | 1 |
| 入力－ | 6 |
| グランド | 2 |
| チャンネル1＋ | 7 |
| チャンネル1－ | 3 |
| グランド | 8 |
| チャンネル2＋ | 9 |
| チャンネル2－ | 4 |
| グランド | 5 |
