TCDS112
Digital Clock, 12 Digit LED: 25mm

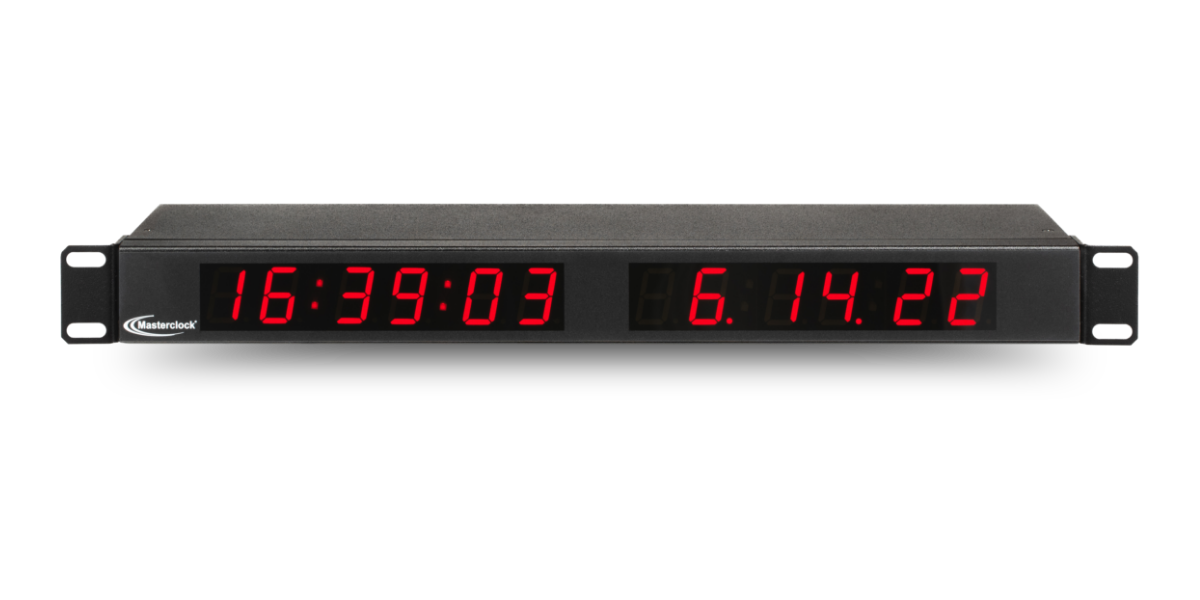

TCDS112 Digital Clock
TCDS112デジタルクロックは、25mm高の7セグメントLEDを搭載したタイムコード表示機です。
日付と時間または二つの異なるタイムゾーンの時間表示します。
IRIG-B、SMPTE/EBUタイムコードに同期し、正確なトレース可能な時刻を実現します。
各ユニットはタイムゾーンとサマータイムのパラメータを設定できます。
12桁の25mm高 LEDディスプレイ色 – 赤、緑、青、アンバーから選択可能
15mの距離からの視認性
自動調光オプション付き、明るさレベル調整可能
IRIG-B、SMPTE 12M、309M、24/25/30fps、29.97ドロップフレームを自動検出
RC1000、RC600 カウントコントローラと組み合わせて使用すると最大99時間までのカウントアップまたはカウントダウン
タイマーのディスプレイとして使用できます。
WinDiscoveryソフトウェアにより各種設定を変更可能
特注: カスタムのケースカラーとロゴに対応可能
※製品の仕様は予告なく変更することがあります。
| • IRIG-B および SMPTE/EBUに対応した高精度同期型デジタル時刻表示器 • 対応タイムコード入力：SMPTE 24/25/29.97/30fps(309M日付符号化)、Leitch日付符号化、IRIG-B12/B00、パルス幅変調(PWM) / 振幅変調(AM)。 • 25mm 6桁LED表示（赤・緑・青・アンバー）による高視認性設計（最大視認距離 約15m） • 停電時および基準信号喪失時でもバッテリーバックアップRTCにより時刻・日付を保持 • タイムゾーンおよびサマータイム（DST）設定に対応し、UTC／ローカル時刻表示切替が可能 • USB接続の WinDiscovery ユーティリティによる容易な初期設定および運用設定変更 • 設定内容は不揮発性メモリに保存され、電源断後も設定状態を維持 • パスワード保護機能により運用中の不正な設定変更を防止 • 12時間／24時間表示切替、時刻・日付表示切替、自動交互表示機能を搭載 • 日付形式切替（mm:dd:yy / dd:mm:yy / yy:mm:dd）に対応 • 輝度可変およびスケジュール減光機能により、スタジオ環境に適した視認性制御が可能 • 状態表示：製品付属のWinDiscoveryプログラムによる遠隔監視・調整・設定機能。 • オプションのRC1000またはRC600コントローラー使用時、カウントアップ・カウントダウン設定可能 • 標準シャーシカラー：黒色粉体塗装 • ユニバーサルAC電源対応、またはDC24V • ドライ接点リレーオプション(購入時に指定)－外部機器制御可能 • 入力端子はBNCコネクタまたは3pinターミナルブロック |
| ディスプレイ | 日付および時間をそれぞれ6桁表示、LED 25mm高 |
| 色 | 標準:赤色、オプションで緑、青、アンバー |
| 入力 | BNCコネクタ(アンバランス)/ターミナルブロック(バランス) インピーダンス: ハイ受け(50kΩ) USB Type-Bコネクタ (設定用) |
| 入力信号: SMPTE | 入力レベル: 0.175-12Vp-p、24,25,30fps |
| 入力信号: IRIG | IRIG-B00x(TTL) 入力レベル: 0.5〜12Vp-p IRIG-B12x(AM) 0.5〜8Vp-p, 3:1 mark to space ratio |
| 保護等級 | IP40 |
| MTBF | 86,700〜100,000時間 (Fixed/Ground Mil HDBK 217Fによる計算) |
| 電源 | ACまたはDC選択(発注時指定) ・AC90V-240V 50/60Hz IEC C5インレット ・DC24V DCジャック 外径5.5mm 内径2.1mm 消費電力 8W以下 |
| サイズ | W=482mm x H=43mm x D=89mm（ラックマウント） |
| 重量 | 0.78kg |
| -RED | 赤LED(標準) |
| -AMBER | 橙LED |
| -BLUE | 青LED |
| -GREEN | 緑LED |
| -RM | ラックマウントブラケット |
| -TW | チルトウォールブラケット (スイべルマウント) |

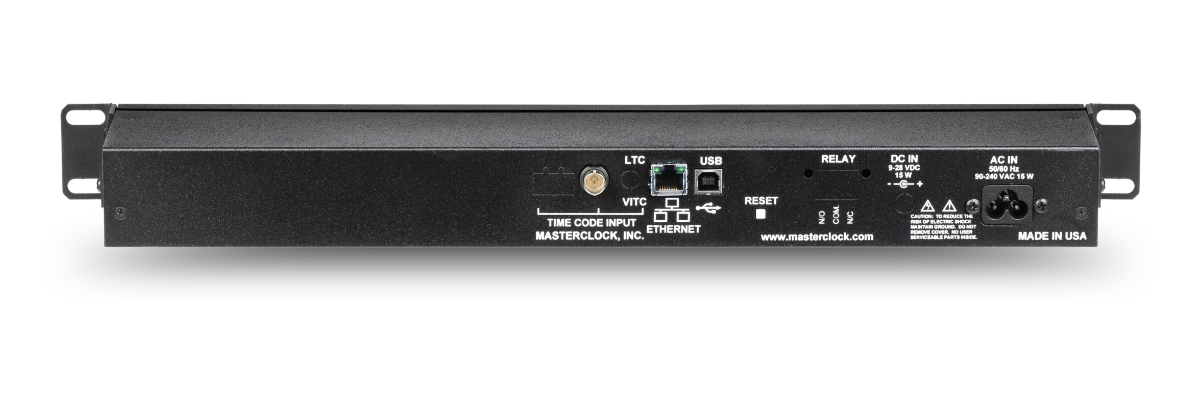

コネクタ部
