TCDS19
Digital Clock, LED: 25mm, 9 Digit

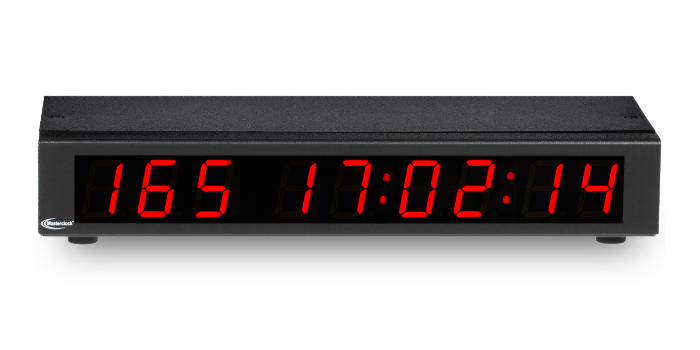

TCDS19 Digital Clock
TCDS19デジタルクロックは、25mm高の7セグメントLEDを搭載したタイムコード表示機です。
3桁は通算日、6桁で時間を表示します。
IRIG-B、SMPTE/EBUタイムコードに同期し、正確なトレース可能な時刻を実現します。
各ユニットはタイムゾーンとサマータイムのパラメータを設定できます。
9桁の25mm高 LEDディスプレイ – 赤、緑、青、アンバー色から選択可能
15mの距離からの視認性
自動調光オプション付きの調整可能な明るさレベル
IRIG-B、SMPTE 12M、309M、24/25/30fps、29.97ドロップフレームを自動検出
タイムゾーンと夏時間設定
RC1000、RC600 カウントコントローラと組み合わせて使用すると最大99時間までのカウントアップまたはカウントダウン
タイマーのディスプレイとして使用できます。
WinDiscoveryソフトウェアにより各種設定を変更可能。
特注: カスタムのケースカラーとロゴに対応可能。
※製品の仕様は予告なく変更することがあります。
| • リアルタイム表示バックアップ：停電時および/またはタイムコード基準喪失時でも正確な時刻を維持 • タイムゾーンオフセット(1秒単位の精度)により、あらゆるバイアス要件に対応。 • TIME CODE UTC、LOCAL、カスタム配信時間に対応。 • 対応タイムコード入力：SMPTE 24/25/29.97/30fps(309M日付符号化)、Leitch日付符号化、IRIG-B12/B00、パルス幅変調(PWM) / 振幅変調(AM)。 • セキュリティ機能：パスワード認証通信、管理アクセス無効化機能。 • 状態表示：製品付属のWinDiscoveryプログラムによる遠隔監視・調整・設定機能。 • 内部充電式メンテナンスフリーバッテリー搭載。停電後2週間以上設定値と時刻を保持。 • 3桁通算日と6桁時刻表示またはカウントダウン(ホールド機能付き) • 内部/外部タイムコードソースとの同期対応。 • 12時間制/24時間制表示選択可能 – hh:mm:ss • 日付表示フォーマットは mm:dd:yy, dd:mm:yy または yy:mm:ddから選択 • オプションのRC1000またはRC600コントローラー使用時、カウントアップ・カウントダウン設定可能 • 輝度調整機能 • 自動夏時間切り替え • 標準シャーシカラー：黒色粉体塗装 • ユニバーサルAC電源対応、またはDC24V • ドライ接点リレーオプション(購入時に指定)－外部機器制御可能。 • 入力端子はBNCコネクタまたは3pinターミナルブロック |
| ディスプレイ | 3桁: 通算日表示、6桁: 時、分、秒を表示、LED 25mm高 |
| 色 | 標準:赤色、オプションで緑、青、アンバー |

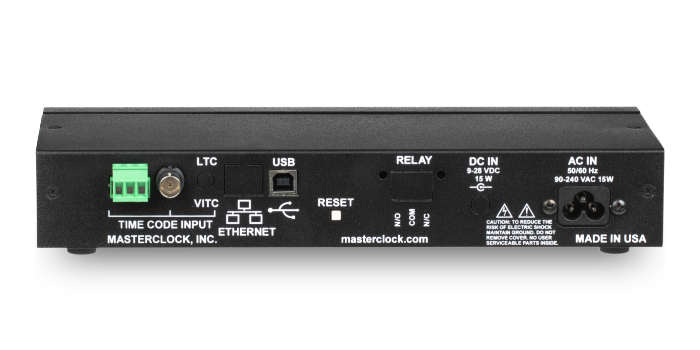

| 入力 | BNCコネクタ(アンバランス)/ターミナルブロック(バランス) インピーダンス: ハイ受け(50kΩ) USB Type-Bコネクタ (設定用) |
| 入力信号: SMPTE | 入力レベル: 0.175-12Vp-p、24,25,30fps |
| 入力信号: IRIG | IRIG-B00x(TTL) 入力レベル: 0.5〜12Vp-p IRIG-B12x(AM) 0.5〜8Vp-p, 3:1 mark to space ratio |
| 保護等級 | IP40 |
| MTBF | 86,700〜100,000時間 (Fixed/Ground Mil HDBK 217Fによる計算) |
| 電源 | ACまたはDC選択 ・AC90V-240V 50/60Hz IECインレット ・DC24V DCジャック 外径5.5mm 内径2.1mm 消費電力 6W以下 |
| サイズ | W=277mm x H=45mm x D=114mm W=482mm x H=43mm x D=89mm（ラックマウント） |
| 重量 | 0.5kg 0.78kg（ラックマウント） |
| /RED | 赤 |
| /AMBER | 橙 |
| /BLUE | 青 |
| /GREEN | 緑 |
| /TW | チルトウォールブラケット |

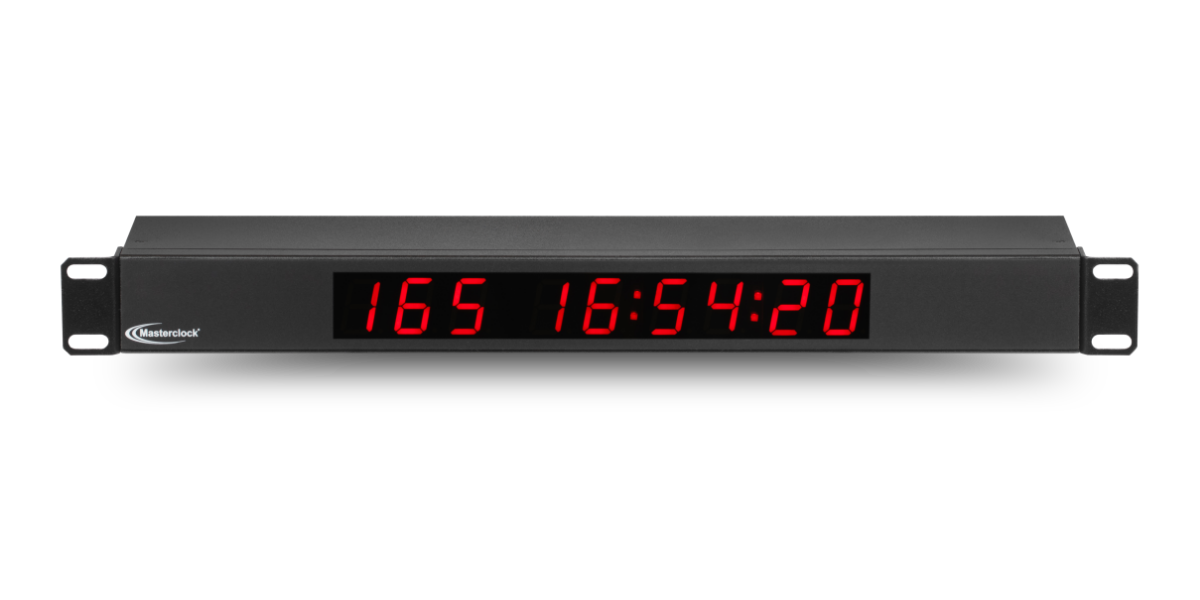

| /RM4 | ラックマウント |
