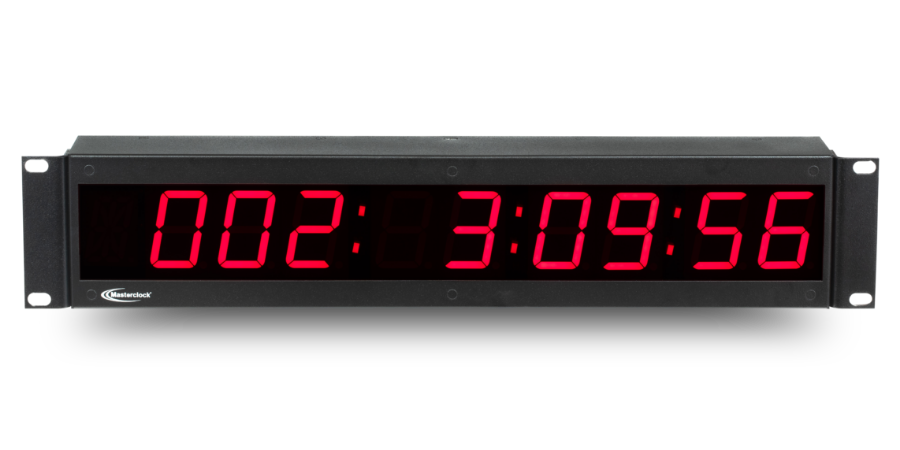

TCDS29RM ラックマウントタイプ

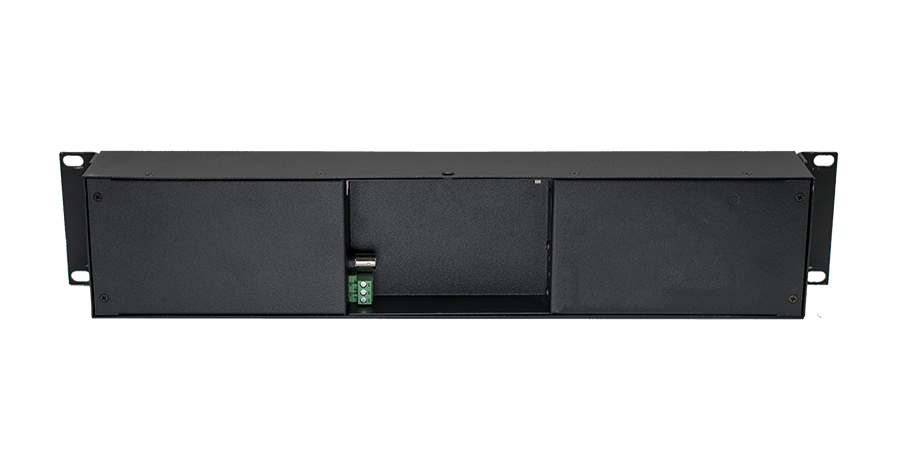

TCDS29RM ラックマウントタイプ

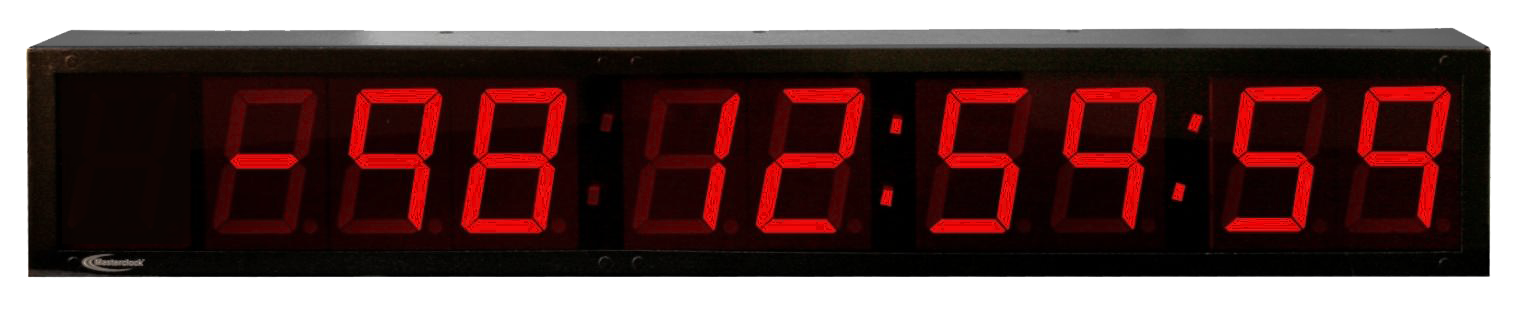

TCDS29 ウォールマウントタイプ
TCDS29 Digital Clock
TCDS29デジタルクロックは、9桁58mm(ラックマウントタイプは46mm高)の7セグメントLEDを搭載したタイムコード表示機です。
3桁は通算日、6桁で時間を表示します。
8桁のSMPTEタイムコード HH MM SS FF 表示も可能(ノーマルスピードTC)
IRIG-B、SMPTE/EBUタイムコードに同期し正確な時刻を表示します。
タイムゾーンとサマータイムのパラメータを設定できます。
9桁の58mm高 LEDディスプレイ色- 赤、緑、アンバーから選択可能
30mの距離からの視認性
スケジュール可能な自動調光オプション付き、明るさレベル調整可能
RC1000、RC600 カウントコントローラと組み合わせて使用すると最大99時間までのカウントアップまたはカウントダウンタイマーのディスプレイとして使用できます。
WinDiscoveryソフトウェアにより各種設定を変更可能。
特注: カスタムのケースカラーとロゴに対応可能。
※製品の仕様は予告なく変更することがあります。
発注時 本体: 電源タイプ、LEDカラー及びアクセサリー: 取り付け金具をご指定下さい。
本体形状ご選択ください (ラックマウントタイプとウォールマウントタイプでは幅が異なります、同一価格)
TCDS29RM ラックマウントタイプ (ラックマウント金具付属)
または
TCDS29 ウォールマウントタイプ (取り付けブラケット付属)
TCDS29RM-[電源]-[LED色] (ラックマウントタイプ)
[電源]
AC ユニバーサル電源 (標準)、 DC(24V)、 PoE(IEEE 802.3af)
[LED色]
RED (標準)、 AMBER、 GREEN
TCDS29-[電源]-[LED色] (ウォールマウントタイプ)
[電源]
AC ユニバーサル電源 (標準)、 DC(24V)、 PoE(IEEE 802.3af)
[LED色]
RED (標準)、 AMBER、 BLUE、 GREEN
| • IRIG-B および SMPTE/EBUに対応した高精度同期型デジタル時刻表示器 • 対応タイムコード入力：SMPTE 24/25/29.97/30fps(309M日付符号化)、Leitch日付符号化、IRIG-B12/B00、パルス幅変調(PWM) / 振幅変調(AM)。 • ラックマウントタイプ 46mm 6桁LED表示（赤・緑・アンバー） • 58mm 6桁LED表示（赤・緑・青・アンバー）による高視認性設計（最大視認距離 約30m） • 停電時および基準信号喪失時でもバッテリーバックアップRTCにより時刻・日付を保持 • タイムゾーンおよびサマータイム（DST）設定に対応し、UTC／ローカル時刻表示切替が可能 • USB接続の WinDiscovery ユーティリティによる容易な初期設定および運用設定変更 • 設定内容は不揮発性メモリに保存され、電源断後も設定状態を維持 • パスワード保護機能により運用中の不正な設定変更を防止 • 12時間／24時間表示切替、時刻・日付表示切替、自動交互表示機能を搭載 • 日付形式切替（mm:dd:yy / dd:mm:yy / yy:mm:dd）に対応 • 輝度可変およびスケジュール減光機能により、スタジオ環境に適した視認性制御が可能 • 状態表示：製品付属のWinDiscoveryプログラムによる遠隔監視・調整・設定機能 • オプションのRC1000またはRC600コントローラー使用時、カウントアップ・カウントダウン設定可能 • 標準シャーシカラー：黒色粉体塗装 • 電源:ユニバーサルAC電源またはDC24Vから選択 • 入力端子はBNCコネクタと3pinターミナルブロック • ウォールマウントまたはラックマウント選択 |
| ディスプレイ | 3桁: 通算日表示、6桁: 時、分、秒を表示、LED 46mm高 |
| 色 | 標準:赤色、オプションで緑、(青(、アンバー |
| 入力 | BNCコネクタ(アンバランス)/ターミナルブロック(バランス) インピーダンス: ハイ受け(50kΩ) USB Type-Bコネクタ (設定用) |
| 入力信号: SMPTE | 入力レベル: 0.175-12Vp-p、24,25,30fps |
| 入力信号: IRIG | IRIG-B00x(TTL) 入力レベル: 0.5〜12Vp-p IRIG-B12x(AM) 0.5〜8Vp-p, 3:1 mark to space ratio |
| 保護等級 | IP40 |
| MTBF | 86,700〜100,000時間 (Fixed/Ground Mil HDBK 217Fによる計算) |
| 電源 | ACまたはDC選択(発注時指定) ・AC90V-240V 50/60Hz IECインレット ・DC24V DCジャック 外径5.5mm 内径2.1mm 消費電力 15W以下 |
| サイズ | ラックマウントタイプ W=482mm, H=88.9mm, D=76mm(ラックマウント金具除く) ウォールマウントタイプ W=565mm x H=92mm x D=57mm |
| 質量 | ラックマウントタイプ: 2.3kg ウォールマウントタイプ: kg |
| -RED | 赤LED(標準) |
| -AMBER | 橙LED |
| -BLUE | 青LED MDN29RMは無し |
| -GREEN | 緑LED |
| BRS-W | ウォールマウント金具 (金具のみ別売時の型番) |
| BR-2RU-RM | ラックマウント(2U)ブラケット (金具のみ別売時の型番) |
| BRS-ADJ | チルトウォールブラケット (スイべルマウント) (金具のみ別売時の型番) |
マウント&ブラケットの詳細はこちらをご参照ください。
