TCDS46
Digital Clock, 6 Digit LED:102mm

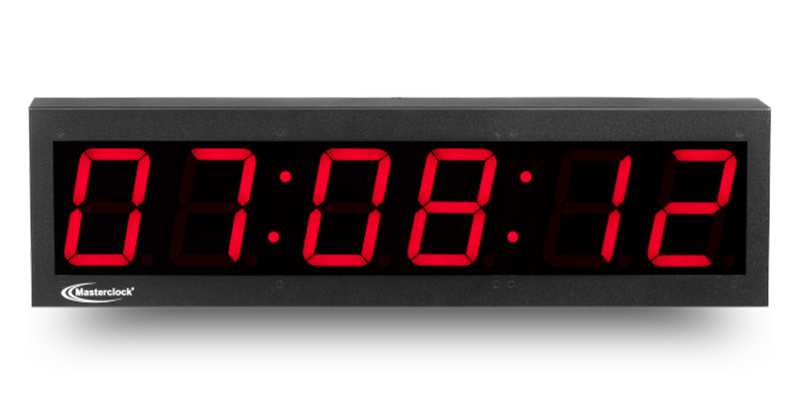

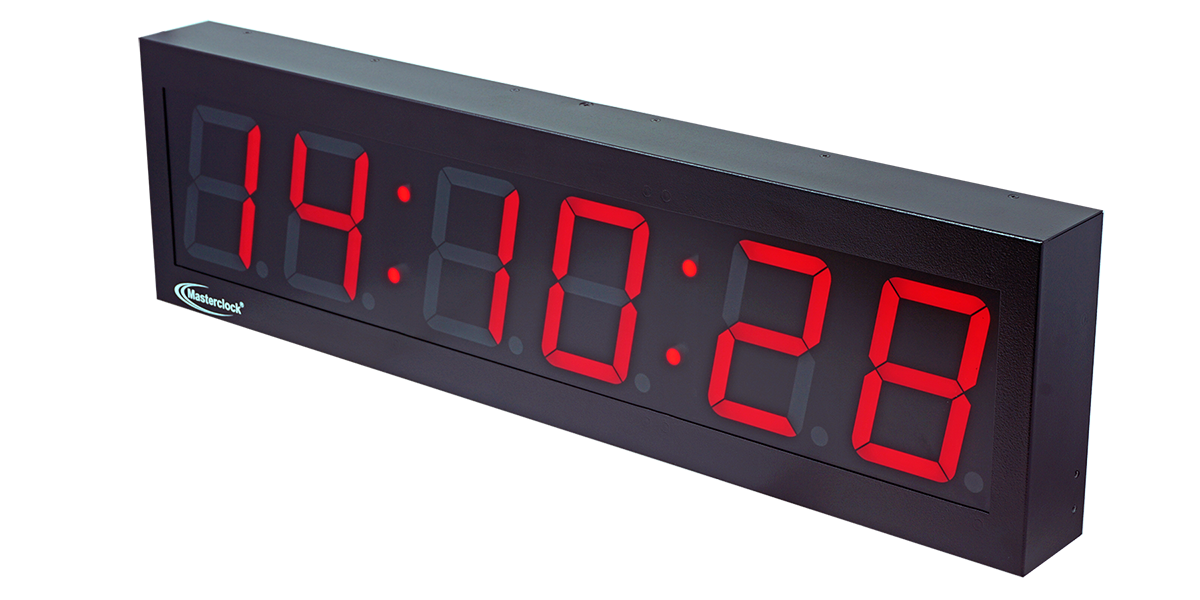

TCDS46 Digital Clock
TCDS46デジタルクロックは、102mm高の7セグメントLEDを搭載した6桁表示のタイムコード表示機です。
IRIG-B、SMPTE/EBUタイムコードに同期し正確な時刻を表示します。
タイムゾーンとサマータイムのパラメータを設定できます。
6桁の102mm高 LEDディスプレイ色 – 赤、緑、青、アンバー、白から選択可能
60mの距離からも十分な視認性を持ちます。
スケジュール可能な自動調光オプション付き、明るさレベル調整可能
RC1000、RC600 カウントコントローラと組み合わせて使用すると最大99時間までのカウントアップまたはカウントダウンタイマーのディスプレイとして使用できます。
WinDiscoveryソフトウェアにより各種設定を変更可能。
特注: カスタムのケースカラーとロゴに対応可能。
※製品の仕様は予告なく変更することがあります。
| • IRIG-B および SMPTE/EBUに対応した高精度同期型デジタル時刻表示器 • 対応タイムコード入力：SMPTE 24/25/29.97/30fps(309M日付符号化)、Leitch日付符号化、IRIG-B12/B00、パルス幅変調(PWM) / 振幅変調(AM)。 • 102mm 6桁LED表示（赤・緑・青・アンバー・白）による高視認性設計（最大視認距離 約60m） • 停電時および基準信号喪失時でもバッテリーバックアップRTCにより時刻・日付を保持 • タイムゾーンおよびサマータイム（DST）設定に対応し、UTC／ローカル時刻表示切替が可能 • USB接続の WinDiscovery ユーティリティによる容易な初期設定および運用設定変更 • 設定内容は不揮発性メモリに保存され、電源断後も設定状態を維持 • パスワード保護機能により運用中の不正な設定変更を防止 • 12時間／24時間表示切替、時刻・日付表示切替、自動交互表示機能を搭載 • 日付形式切替（mm:dd:yy / dd:mm:yy / yy:mm:dd）に対応 • 輝度可変およびスケジュール減光機能により、スタジオ環境に適した視認性制御が可能 • 状態表示：製品付属のWinDiscoveryプログラムによる遠隔監視・調整・設定機能。 • オプションのRC1000またはRC600コントローラー使用時、カウントアップ・カウントダウン設定可能 • ウォールマウントブラケット付属 • 標準シャーシカラー：黒色粉体塗装 • ユニバーサルAC電源対応、またはDC24V • 入力端子はBNCコネクタまたは3pinターミナルブロック |
| ディスプレイ | 時、分、秒を表示、LED 102mm高 |
| 色 | 標準:赤色、オプションで緑、青、アンバー、白 |
| 入力 | BNCコネクタ(アンバランス)/ターミナルブロック(バランス) インピーダンス: ハイ受け(50kΩ) USB Type-Bコネクタ (設定用) |
| 入力信号: SMPTE | 入力レベル: 0.175-12Vp-p、24,25,30fps |
| 入力信号: IRIG | IRIG-B00x(TTL) 入力レベル: 0.5〜12Vp-p IRIG-B12x(AM) 0.5〜8Vp-p, 3:1 mark to space ratio |
| 保護等級 | IP40 |
| MTBF | 86,700〜100,000時間 (Fixed/Ground Mil HDBK 217Fによる計算) |
| 電源 | AC90V-240V 50/60Hz IECインレット DC24V DCジャック 外径5.5mm 内径2.1mm 消費電力 15W以下 |
| サイズ | W=633mm x H=174mm x D=59mm |
| 重量 | 4.5kg |
| -RED | 赤LED(標準) |
| -AMBER | 橙LED |
| -BLUE | 青LED |
| /GREEN | 緑 |
| -WHITE | 白LED |
| -TW | チルトウォールブラケット |
| -FM | フラッシュマウントブラケット |
| -S58 | 秒表示LEDサイズを58mm |
マウント&ブラケットの詳細はこちらをご参照ください。

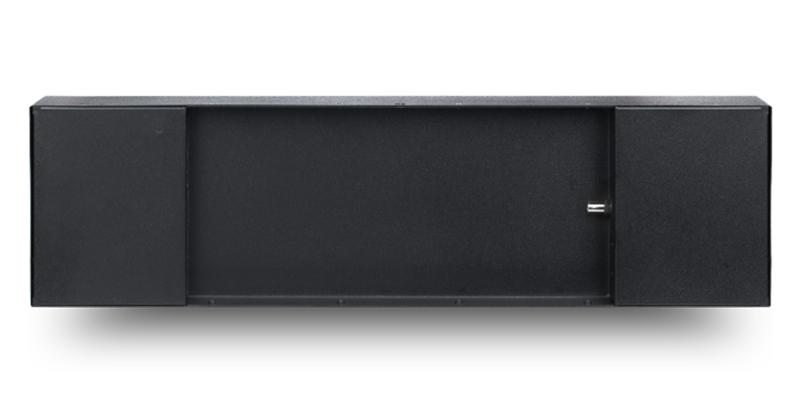

コネクタ部

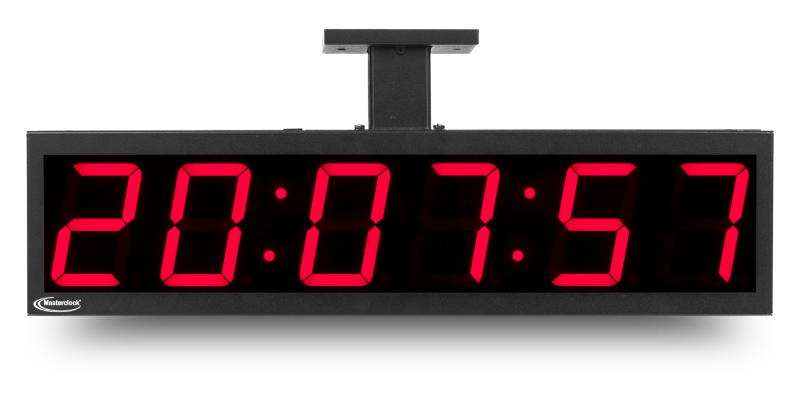

TCDS46-DF
デュアルフェイスディスプレイ
前後両面ディスプレイユニット、天井取り付けとなります。
