TCS100
Time Code Switcher
TCS-100 Time Code Switcher
2系統のタイムコード（SMPTE 24/25/30 fps、IRIG-B/B(1)）を自動判別し、健全な系に自動切替する冗長スイッチャ。
AUX信号（PPS/10 MHz 等）もタイムコードと連動切替可能。
前面は［AUTO／SOURCE 1／SOURCE 2］の3ボタンと各種LEDで直感操作。
RS-232 でイベントステータス（ASCII 文字列）を出力。ログ蓄積、アラーム連携、設置・調整時のリアルタイムモニタに活用可能。
可聴アラーム／リレー接点アラームは個別に感度設定可能。
電源はDC9–28V。専用DC24V出力ACアダプタが付属します。
| ・自動切替：ソース1/2を監視し、信号断・データエラー検出時に自動で正常系の入力チャンネルに切替（手動固定も可）。 ・解析基準：信号レベル・波形健全性に加え、（任意設定で）時刻/日付の100 ms乖離検出と内蔵RTCを用いた“第三者投票”で誤ジャンプを判定します。 ・GPS連携：Masterclock GPS-200系列の“GPSロック”ビットを有効にすると、衛星ロック状態も有効判定に加味。 ・アラーム：リレー接点（N/O・N/C）とブザー。単一ソース故障で発報／両系故障時のみ発報を選択可。RS-232でイベント文字列出力（例：flags=1 信号障害／flags=2 時刻データ異常）。 ・AUX同時切替：DB-9のAUX入出力切替え機能を使って、PPSや基準周波数などをタイムコードと同期して切替。 ・入出力：BNC×2（入力 1–15 Vpp・同種コード必須、相対レベル差≦5%）、BNC×1（出力：選択ソースをそのままリレーで通過、特性不変）。 ・前面表示：SELECT/FAIL/AUTO各LEDで選択状態／故障／自動モードを明示。初回起動時はコード種別の同定に最大約3分。 ・設定：筐体内DIPでアラーム感度、時刻/日付解析、GPS-200判定などを有効化。 ・電源/環境/筐体：9–28 VDC、0〜+70 °C、約1.5×4.1×5.5インチ・約480 g。 |

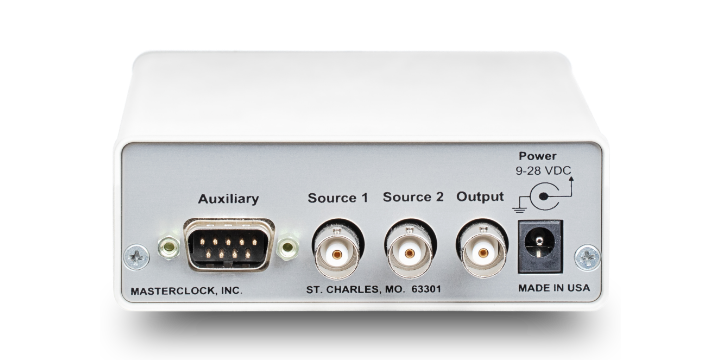

| Time Code 1/2入力 | SMPTE／IRIG-B の時刻コードを自動認識。BNCコネクタ。 1～15 Vpp（±5%・ソース相対）、入力インピーダンス＞100 kΩ |
| Time Code 出力 | 選択中ソースと同一フォーマット／レベル／インピーダンス、BNC（メス） |
| RS-232C | 9600 baud、8 data、1 stop、No parity RS-232イベント出力：手動／自動切替などのイベントをASCII出力（ログ用途） |
| アラーム出力（リレー接点) | 最大0.5 A＠24 VDC、常用200 mA以下推奨 |
| 電源 | DC9～28V、内径2mmプラグ、消費電流 約120 mA（ブザー動作時）／約50 mA（静音時） |
| 内部リチウム電池 | 推定寿命 約10年（RTCバックアップ） |
| 動作温度 | 温度 0℃～70 ℃ |
| サイズ | 104（W）×38（H）×140（D）mm |
| 質量 | 0.48kg (本体) |
| 初期動作 | 通電時にフロントLED全点灯フラッシュ後、ソース特性を自動同定（最大約3分） |
| 解析機能 | 信号有効性、時刻／日付の相互整合（±100 ms判定）、（オプション）GPSロック有効性を用いた高度判定 |
| -RM4 | ラックマウント金具 EIA 1U 100シリーズのユニットを最大4台取り付け可能 |
