GPS / GNSS Antennas
Antenna & Accessory
Multiband GNSS Antenna
本シリーズは、GNSS受信の用途に応じて、汎用測位・高精度測位・耐干渉・時刻同期の各要求に対応できるよう構成されたアンテナ群です。
TNCコネクタが弊社標準ですがN型コネクタをご希望の場合はお問い合わせください。
L型取付金具付き。アンテナケーブルは別途となります。

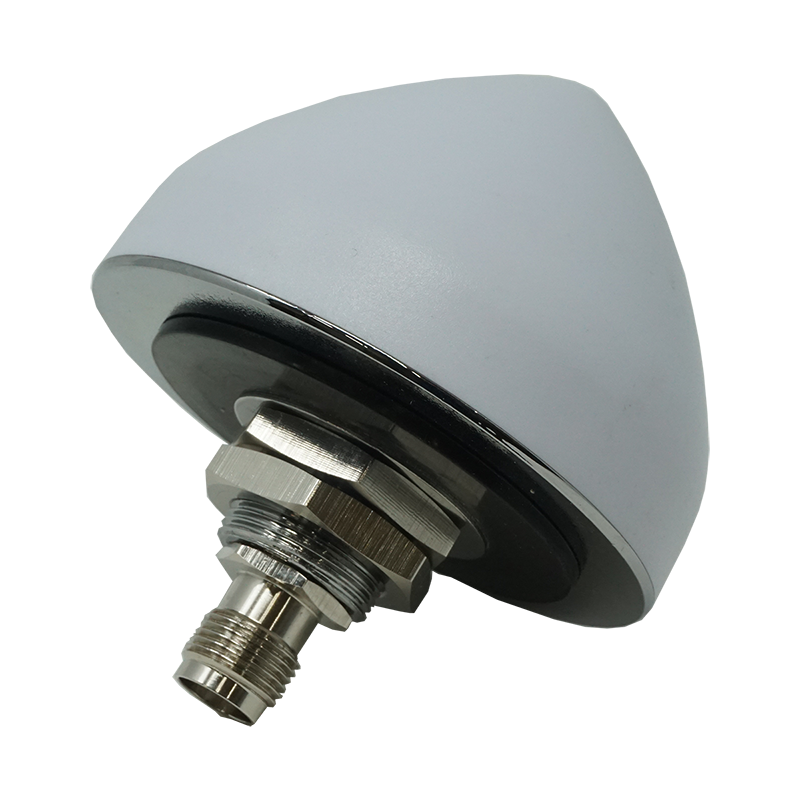

ANT0660-TNC は、GPS/GLONASS/BeiDou/Galileo対応のマルチバンド汎用アンテナで、5 dBicのパッシブ利得、40 dBのLNA利得、IP67筐体を備え、IoT、M2M、車載追跡、テレマティクスなどの一般用途に適しています。

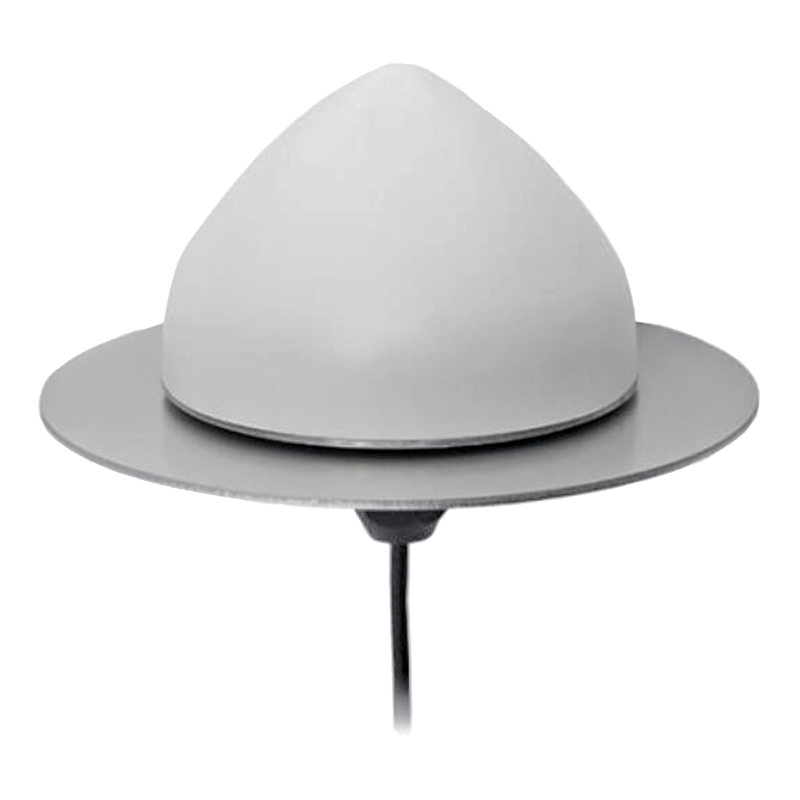

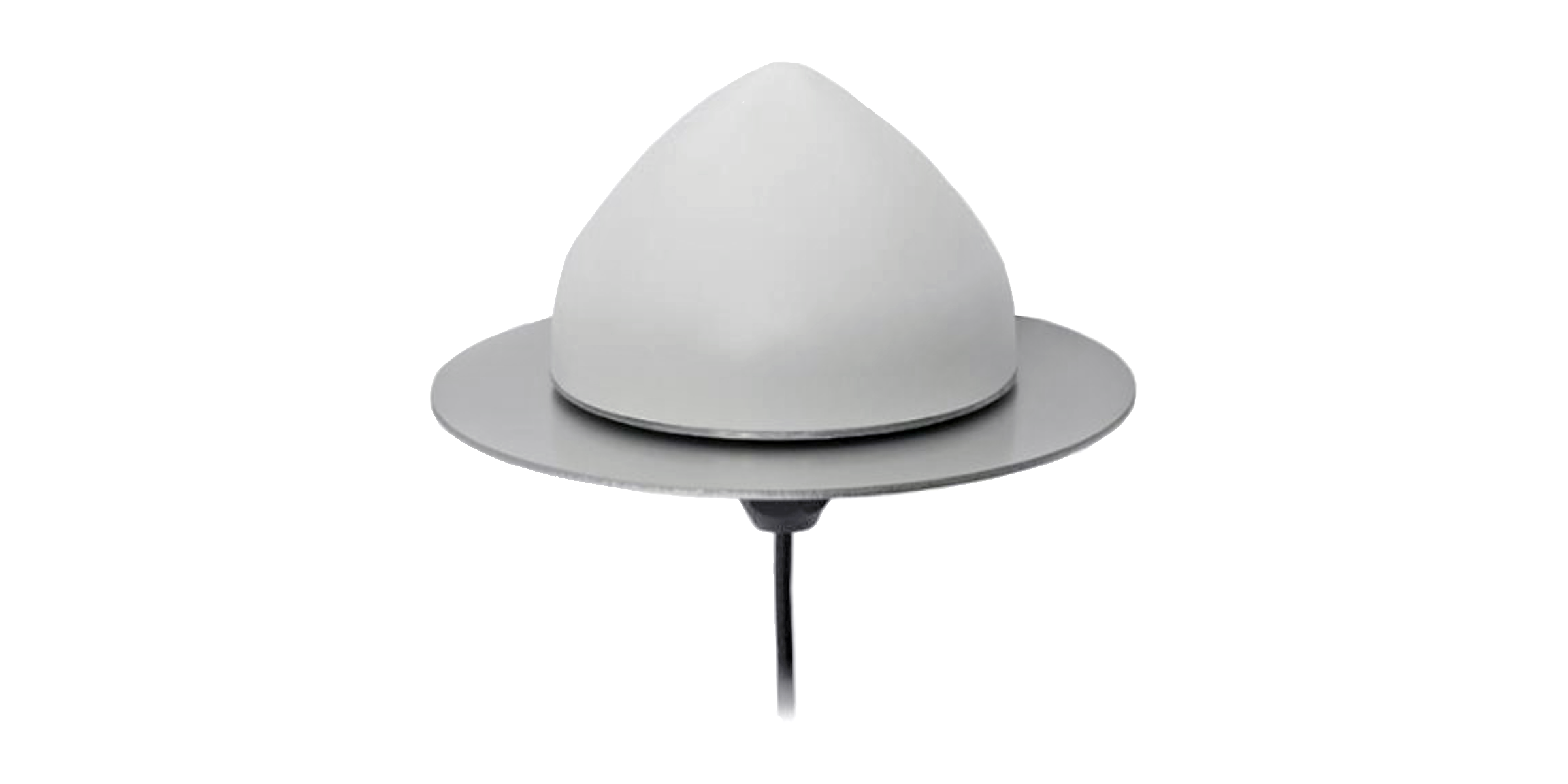

ANT3742-TNC は、GPS/QZSS L1、Galileo E1、BeiDou B1、GLONASS G1 をカバーする単一バンド高性能機で、40 dB typ. のLNA、20 mA typ. の低消費、追加プリフィルタによる近接妨害耐性、IP69K筐体を備えています。精密タイミング、産業、農業、公共安全など、**「まず基準にしやすい標準機」**です。

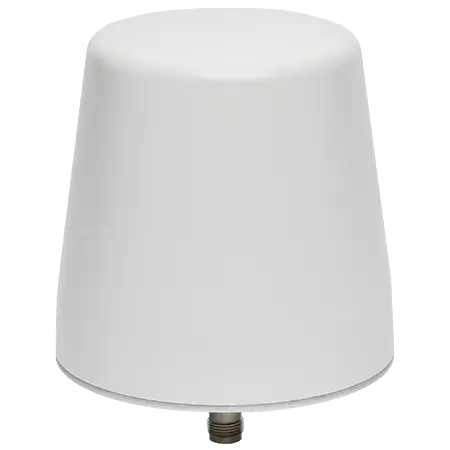

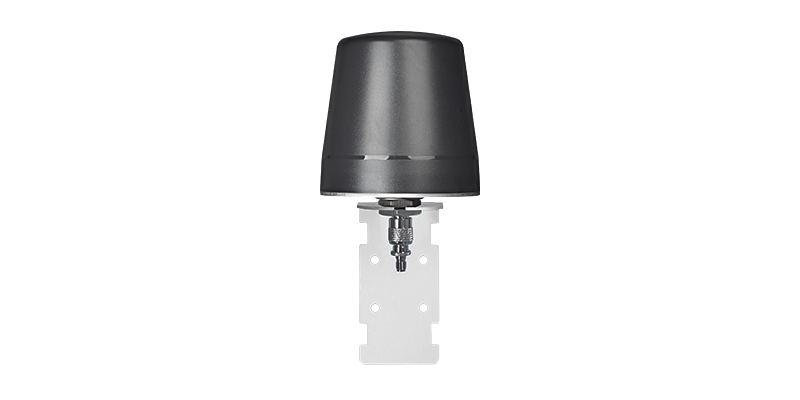

ANT3742AJ-TNCは、TW3742と同じL1系単一バンドをベースにしながら、Anti-Jam設計を加えた上位派生機です。データシートでは、低仰角から侵入する妨害波に対して放射パターンを調整し、地上起源の妨害を受けにくくする設計が示されています。また、LTEなどセルラ帯の干渉を抑える強いプリフィルタも持ち、タイミング用途にも適するとされています。
ANT3885-TNCは、GPS/QZSS L1/L5、Galileo E1/E5a/E5b、BeiDou B1/B2a/B2、GLONASS G1/G3、NavIC L5 を扱うデュアルバンドのタイミング専用機で、XFフィルタ、40 dB typ. のLNA、32 mA typ. の低消費、さらに 5 kA / 8-20 μs の内蔵ライトニングアレスタを備えます。カタログ上も “Precise Timing” を主用途としており、NTP/PTPグランドマスター、放送設備、通信同期設備に最も適したモデルです。
アンテナ設置にあたっては「GPS時計アンテナ設置」資料をご参照ください。弊社にても特注ケーブルの用意可能です。
製品リスト
| 製品型番 | ANT0660-TNC | ANT3742-TNC | ANT3752AJ-TNC | ANT3885-TNC |
| GPS/GLONASS/ BeiDou/Galileo |
GPS-L1,,GLONASS-G1, BeiDouB1,GalileoE1 SBAS(WAAS,EGNOS, QZSS&MSAS) |
GPS-L1,,GLONASS-G1, BeiDouB1,GalileoE1 SBAS(WAAS,EGNOS, QZSS&MSAS) |
Multi-Constellation Dual-Band GPS L1, L5 DualBand |
|
| 用途 | 屋外設置 汎用 |
Masterclock製品と組合せ推奨品 (一般使用環境) | ノイズ多い環境向け | 時刻同期設備・屋外常設・雷対策重視向け |
| 特徴 | コストパ良い | 高性能 高除去SAW＋追加プリフィルタ グランドプレーン付き |
ジャミング対策 | 高精度タイミング用途雷サージ保護 デュアルバンド グランドプレーン付き |
| Architecture | Non pre-filtered | Pre-filtered | Pre-filter → LNA stage 1 →another stage |
eXtended Filtering |
| LNA Gain | 40dB typ. | 40dB typ. | 50dB min. | 40dB typ. |
| Noise Figure | 2.5dB max. | 3.0 dB typ. | 3.0 dB typ. | 2.5 dB typ. |
| Supply Voltage | DC2.7V〜10V | DC2.5〜16 V | DC2.7〜26 V | DC2.5〜16 V |
| Supply Current | 25mA max. | 20mA typ. | 30mA typ. | 32mA typ. |
| イメージ |  |
 |
 |
|
| 防塵防水 | IP67 | IP67 | IP67 | IP69K |
取付金具・アクセサリー

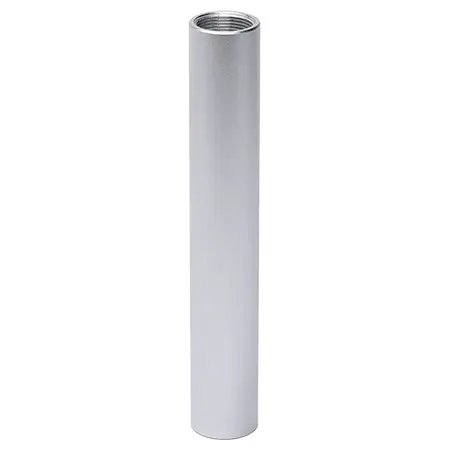

| 型番 | 23-0040-0 | 23-0092-0 | 23-0065-0 | ||

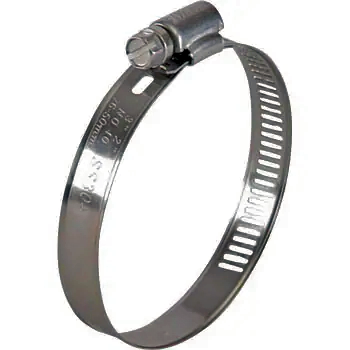

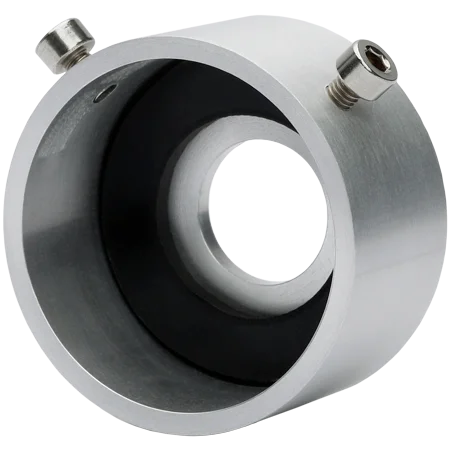

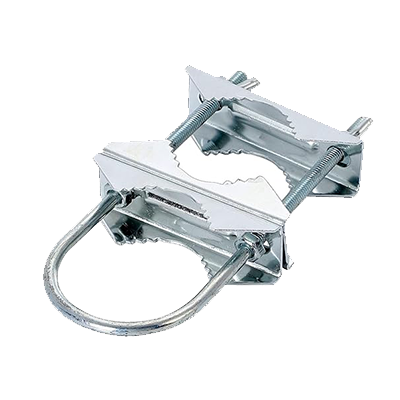

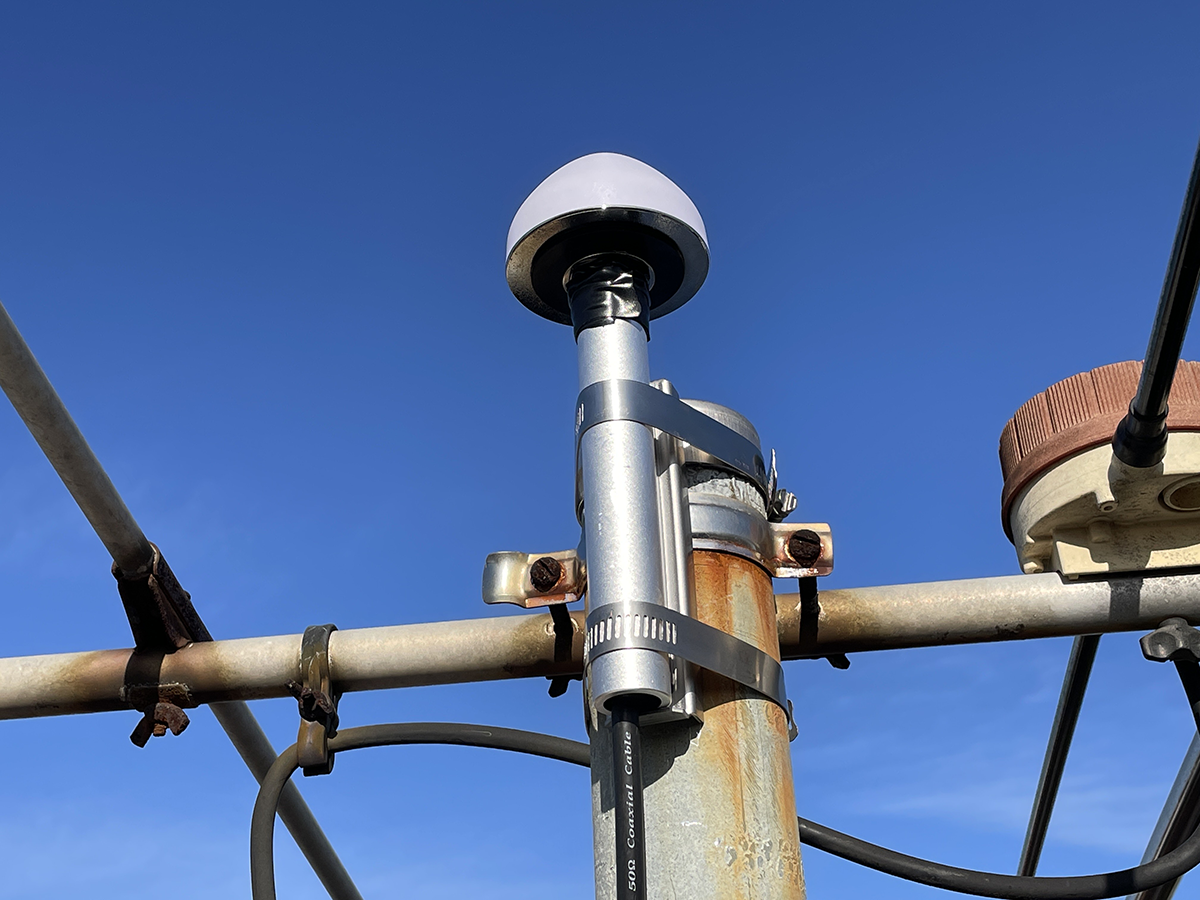

| 名称 | Lブラケット金具 | パイプマウント金具 | パイプマウントアダプタ | アンテナマスト クランプ Uボルト アンテナ ポール 固定金具 | パーカークランプ Lブラケット金具をパイプに固定の場合 |
| 選択 | 標準付属 | オプション | オプション | お客様ご用意 | お客様ご用意 |
| サイズ | W=50.8mm L=101.6mm t=1.6mm アルミ5052H32 |
外寸 21.4mm L=137mm アルミ5083 |
取付パイプ 最大径40～42mm |
パイプサイズに合わせて選択 | Lブラケット金具は幅12.7mmタイプ |
| イメージ |  |
 |
 |
 |
 |
GNSSアンテナ
GNSS受信用高性能アンテナ。
L型取付け金具が付属します。
アンテナ設置について
アンテナは全天候型のデザインになっていますが、不適切な設置では湿気が内部に入り込んで不具合を起こすおそれがあります。アンテナのコネクタ部分の防水処置は特にご注意下さい。
空が広く見渡せない、アンテナ近くに反射物、遮蔽物がある場合は、受信が不安定になる場合があります。
空が良く見渡せるシールド効果の無い窓の内側に設置している例もありますが、事前に充分なテストを行ってください。
曇りや雪の日は受信感度が下がる事も考慮が必要です。
屋内でガラス越しに使用する場合、電波を遮断するガラスや熱線反射ガラスでは受信感度が下がり使用できません。

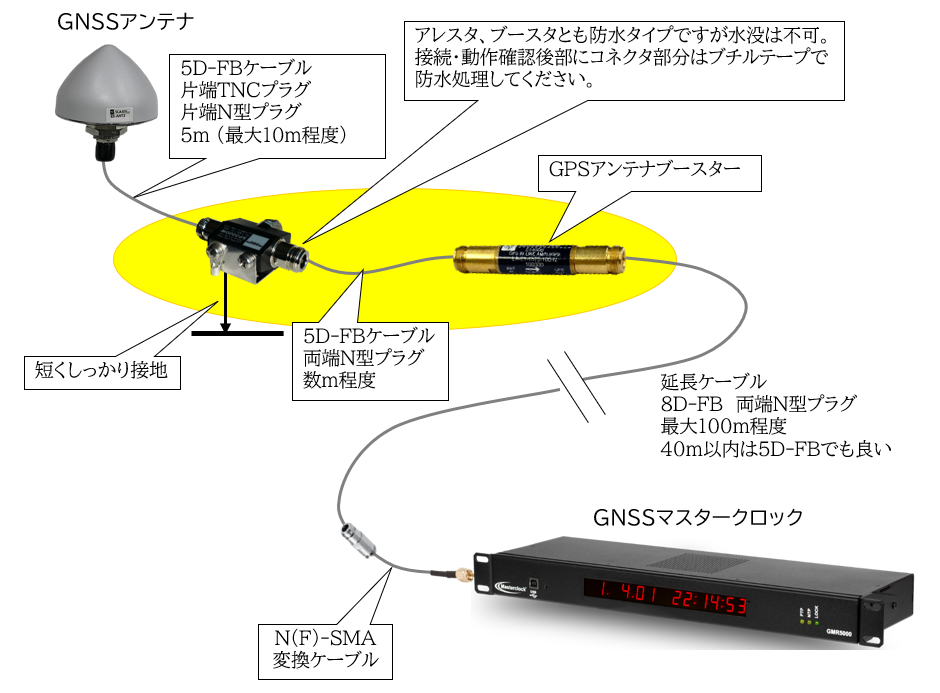

GPSアンテナブースターと組み合わせアンテナケーブルを延長出来ます。
低損失タイプのアンテナケーブルのご使用を推奨します。
8D-FBケーブルと1台のLA-21インラインブースタ(Gain=20dB)と組み合わせて100m程度まで延長できます。
(8D-FBケーブルの損出: 約16dB/100m)
RG8タイプ（米軍規格）ケーブルは頑丈さが求められる場所に適していますが損失が8D-FBの2倍程度あり、
同じ条件での延長距離は半分程度になります。
ブースタへの電源供給はGPSマスタークロックから行いますので、ブースタ電源ユニットは必要ありません。

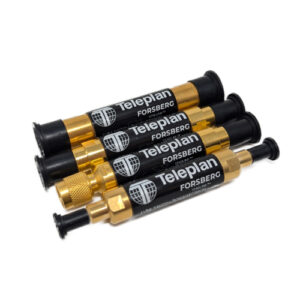

GNSS ANTENNA BOOSTER
Model LAシリーズ
はインラインタイプGNSSアンテナブースタです。
受信機から同軸ケーブルを経由して電源を供給します。
同軸避雷器（サージアレスタ）
サージアレスタは誘導雷が落雷した時に発生するサージ電圧がGPS受信機に加わる事を防止し、機器を落雷から守ります。
SP3000W
同軸避雷器は誘導雷に対して有効なもので、アンテナが直撃雷を受けないよう避雷針の併用をお勧めします。落雷による数万アンペアの大電流に対しては効果がありません。
サージ電圧を抑制しますが、接続されている機器を100%保護するものではありません。
GPS信号分配器
GPS信号スプリッターを使用すると、信号損失を最小限に抑えて（<4dB）、送信信号を2つの別々のGPSレシーバーに分割します。 信号スプリッターは、GPS、インマルサット、オムニスター、DGPSの無線ビーコン信号の周波数帯を効率的に通過させることができます。
Type NとType TNCコネクタの2つの選択肢があり、どちらも、運用環境に関係なく動作する頑丈なコンポーネントで構築されています。
陸上、海上、または航空分野で幅広く使用されています。
GPSアンテナケーブル
GPS用のアンテナケーブルは長さ及びコネクタをご指定下さい。
ケーブルは8D-FB(高発泡, 低損失、外寸:約11mm)、5D-FB(外寸:約7.5mm)、3D-FB(外寸:約5.5mm)等の50Ωタイプになります。
RG-58, RG-8 (高強度, 低損失)もあります。RGタイプは、米国国防総省のMIL規格（Military Standard）準拠の同軸ケーブル。同自サイズのFBタイプケーブルと比較しより強度は高いですが損失が2倍程度あり延長距離はFBタイプの半部の長さとなります。
例
| CBL-5DFB-TNC-N-5m | TNCプラグ–N型プラグケーブル。アンテナ>>アレスタ間接続 |
| CBL-5DFB-N-N-1m | 両端N型プラグケーブル。アレスタ・・・ブースター間接続 |
| CBL-8DFB-N-N-100m | 両端N型プラグケーブル。ブースターから受信機まで接続 |
| CBL-3D-N(J)-SMA-0.6m | N(J)-SMA(P)変換ケーブル。N型ジャック/SMAプラグ変換ケーブル。 |
| CBL-3D-TNC(J)-SMA-0.6m | TNC(J)-SMA(P)変換ケーブル。TNCジャック/SMAプラグ変換ケーブル。 |
長距離のGPSアンテナ延長
ダウン/アップコンバータ
DUC-1 DOWN/UP CONVERTER [StarLink]
更に長距離の延長に最適なユニットもございます。
GPS信号を周波数変換して長距離の延長をします。
軽量で取り扱いが容易なRG-58同軸ケーブル使用で最大450m延長が可能です。
長距離延長では低コスト
100m以上の長い延長の場合は、DUCの採用をお勧めします。
Fiber Optic GNSS Link System
光ケーブルを使った延長。
RVL-1 FIBERはGPSアンテナを接続したRVL-1 TRANSMITTERからの信号をファイバーケーブルでRVL-1 RECEIVERに伝送します。
最大1,524mまで延長可能。光ケーブルのため外部ノイズ、電波、電磁誘導の影響を受けません。
