ES-243 Quad 1x6 IRIG / ESE Time Code Distribution Amplifier
OVERVIEW|製品概要

ES-243 Quad 1×6 IRIG / ESE Time Code Distribution Amplifier
IRIG-A, B, E (TTL形式)タイムコードを分配します。
ESEタイムコード TC76, TC89, TC90 に対応。
入出力はBNCコネクタ、各入力はスルー出力付。2入力12出力x2系統、1入力24出力としても使用できます。
各出力は最大1,200mのケーブル、100台のESE ユニットをドライブ可能です。
ラックマウントタイプ 1U

SPEC|仕様
  • 機能/特長
  • 仕様
  • オプション

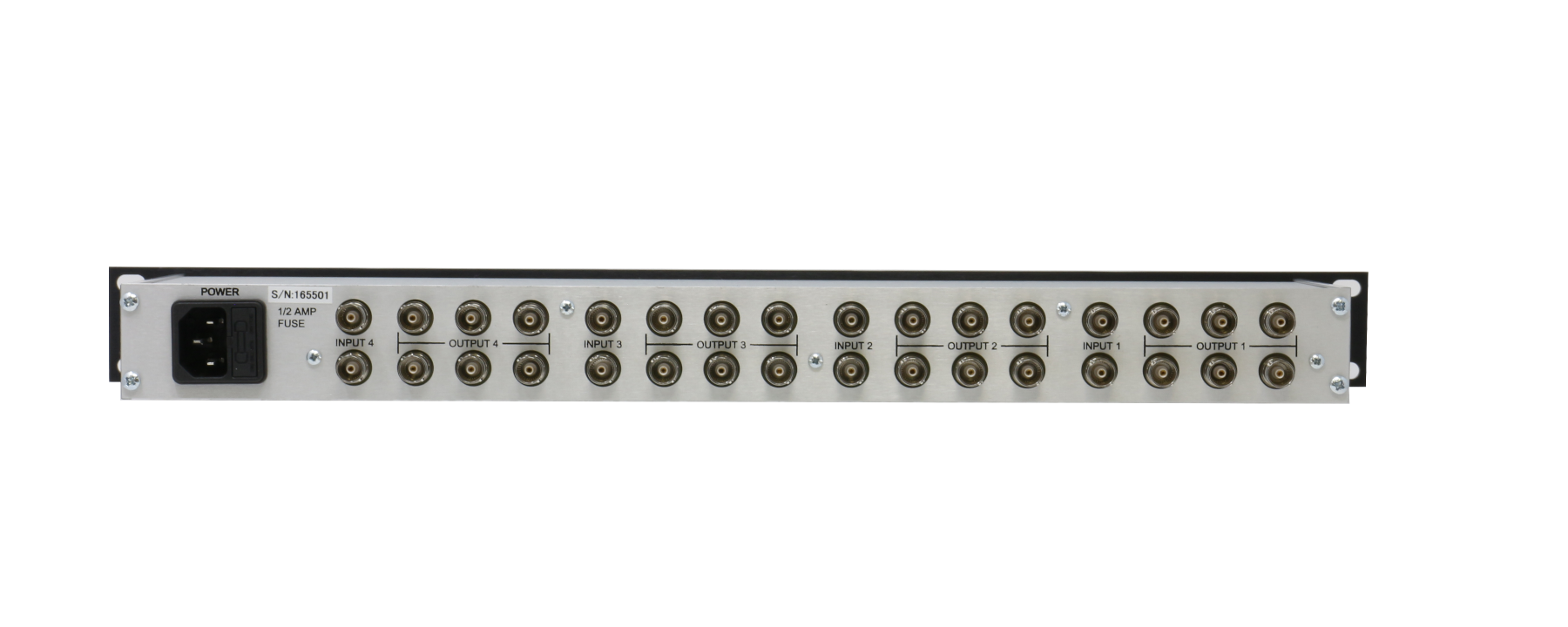

  • 入出力はBNCコネクタ
    TTL形式のIRIG-A, B, Eタイムコード入力に対応。
    ESEタイムコード TC76, TC89, TC90 に対応。
    独立4系統の分配。4つの入力はそれぞれループスルー出力付。
    ジャンパーケーブルを使用して12出力x2系統、24出力x1系統の分配器としても使用できます。
    各出力は最大1,200mのケーブル、100台のESE ユニットをドライブ可能です。
    ラックマウントタイプ 1U
  • 入力 BNC ループスルー付き、入力インピーダンス 50kΩ以上
    入力信号 IRIG-A, B, E (TTL形式)
    ESEタイムコード TC76, TC89, TC90
    出力 BNC、各系統につき6出力。
    電源 AC100V-120V, 50/60Hz, typ. 5W 最大10W
    サイズ 482 (W) x 44 (H) x 122 (D) 19” EIA 1U, コネクタなど突起含まず
    質量 1.4kg

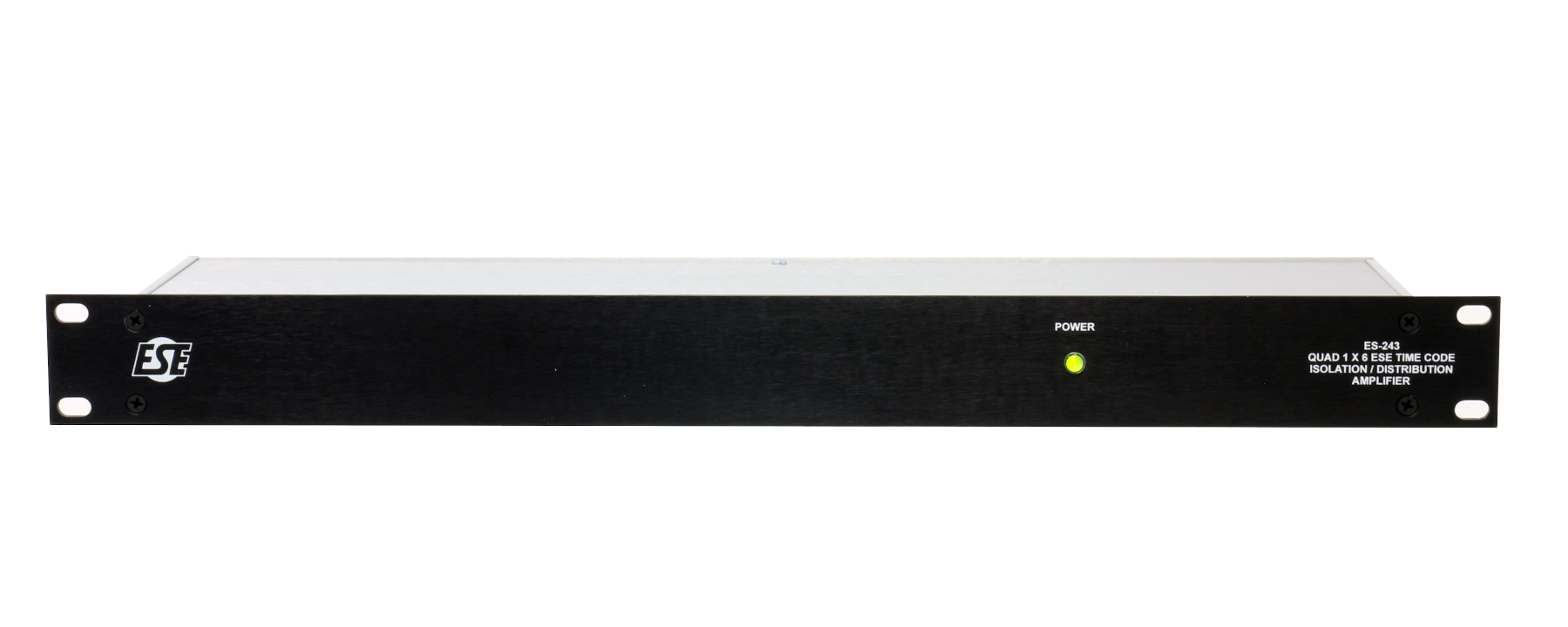

  • /Clear フロントパネル クリア (シルバーアルマイト) 仕上げ<\td>
    /J 電源 AC220V 対応
