ES-246/BNC Quad 1 x 6 SMPTE-LTC/IRIG Distribution Amplifier
ES-246/BNC
OVERVIEW|製品概要

ES-243 Quad 1×6 IRIG / ESE Time Code Distribution Amplifier
SMPTE/EBU LTC、IRIG-B(AM形式)タイムコードを分配します。
入出力はBNCコネクタ、各入力はスルー出力付。2入力12出力x2系統、1入力24出力としても使用できます。
各出力は600Ω以上の負化をドライブ可能です。
ラックマウントタイプ 1U

SPEC|仕様
  • 機能/特長
  • 定格
  • オプション

  • 入出力はBNCコネクタ
    SMPTE/EBU LTC、IRIG-B(AM形式)タイムコードに対応。
    独立4系統の分配。4つの入力はそれぞれループスルー出力付。
    ジャンパーケーブルを使用して12出力x2系統、24出力x1系統の分配器としても使用できます。

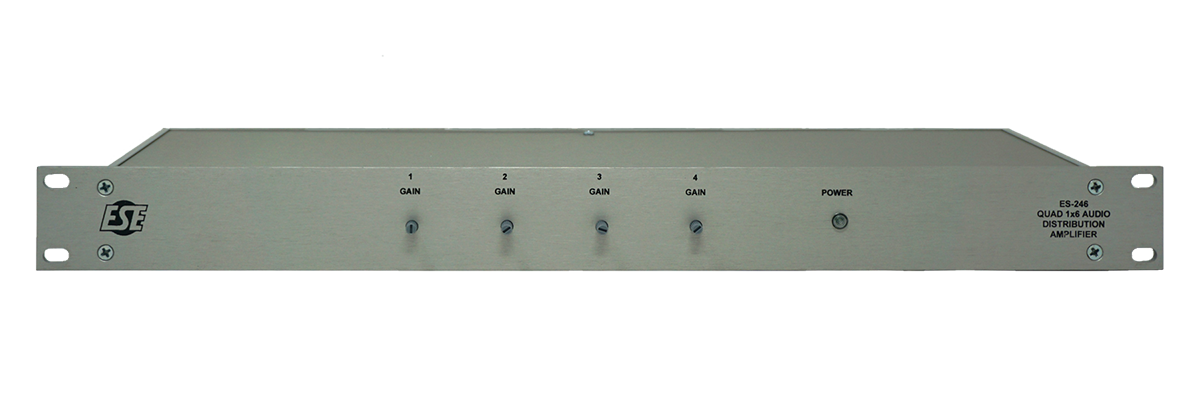

    各系統ごとにゲイントリムあり。
    ラックマウントタイプ 1U

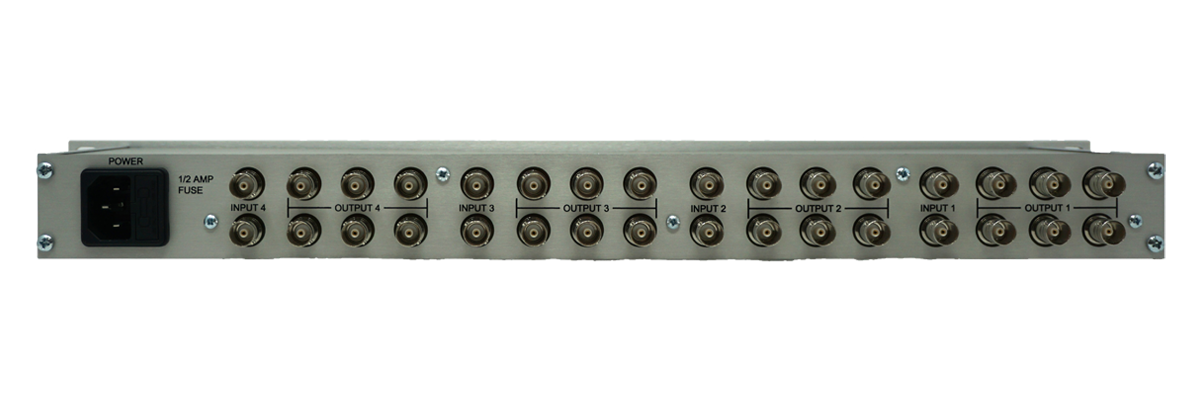

  • 入力 BNC ループスルー付き、入力インピーダンス 20kΩ以上
    入力信号 SMPTE/EBU LTC、IRIG-B(AM形式)
    出力 BNC、各系統につき6出力。
    周波数特性 20Hz – 20kHz ±0.2dB
    電源 AC100V-120V, 50/60Hz, 5W
    サイズ 19” EIA 1U, W=482, H=44, D=122 mm コネクタなど突起含まず
    質量 1.4kg
  • /BLACK フロントパネル黒アルマイト仕上げ<\td>
    /J 電源 AC220V 対応
