ES-391UE 全てのラインアップはリモートパネル付属
ES-391UEP ラックマウントタイプ
壁掛けタイプ。1/10秒表示付き

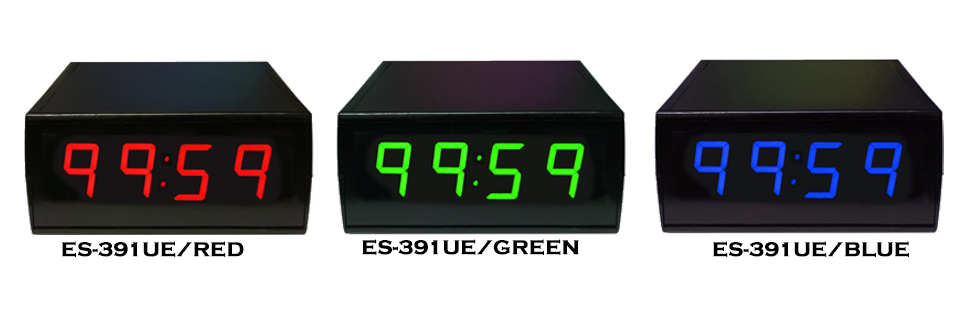

カラーバリエーション
100 Minute Master Up/Down Timer
ES-391UEは最大100分、プリセット可能のマスターアップ/ダウンタイマーです。
付属のリモートパネルのサミールスイッチで開始時間をプリセット。
5個のボタンスイッチはUP/DOWN/STOP/ZERO RESET/PRESET を操作。
オプションにより最大100台のスレーブディスプレーユニットを接続できます。
オプションで1/10秒表示、ゼロストップなどが可能です。
| 構成 | 本体とリモートパネルのセット |
| 機能 | カウントアップ/ダウンタイマー 各種オプションあり |
| 本体リモートコネクタ | DB-25(F) |
| リレー出力コネクタ(オプション) | DB-9(F) |
| 電源 | AC100V-120V, 50/60Hz, 10W |
| サイズ | ES-391UE W=264 H=112 D=191mm 突起含まず ES-391UP W=483 H=89 D=254mm 突起含まず ES-391U/WALL W=305 H=127 D=89 mm 突起含まず リモートパネル W=139.7mm H=63.5mm |
| /BLUE | 青色LED |
| /C | 水晶発振器(精度0.002%)を搭載。一週間あたり2～3秒の誤差 |
| /CLEAR | フロントパネル クリア (シルバーアルマイト) 仕上げ |
| /ESE | ESE TC90 Timerモード出力 複数のスレーブディスプレーユニットを接続できます BNCコネクタ |
| /GREEN | 緑色LED |
| /J | 電源 AC220V対応 |
| /N | ダウンカウント→アップカウント＠0秒 |
| P | ラックマウント仕様 EIA 2U |
| /RED | 赤色LED |
| /T | 1/10秒桁桁表示。Pまたは/Wallオプション必要 |
| /WALL | 壁掛けタイプ |
| /Y | ゼロカウント時リレー接点出力 100mSec DB-9コネクタ |
| /Z | カウントゼロで停止 |
スレーブディスプレー接続例
/ESEオプション追加で複数のスレーブディスプレーを接続可能。
付属リモートパネル
操作は付属のリモートパネルで行います。
フルリモートパネル(サミールSW付)
ケーブル1.8m(変更可)。
本体接続 DB-25コネクタ
各種アップダウンタイマー
アップダウンタイマーはカウントの範囲、機能・目的により様々なタイプがあります。
リモートコントロールコネクタ、カウントゼロで停止、ゼロでカウント方向を反転、
ゼロになった時にリレー接点パルス出力、1/10秒桁を表示等のオプションがあります。
特殊な仕様をご希望の場合は、お問い合わせください。
ES-362UE
最大100分までのカウントアップ・ダウン。表示は分・秒。LED高14mm。開始時間のセットはサミールスイッチ。
様々なスレーブユニットを接続可能。
4桁表示の子時計が接続可能です。
ES-391UE
本体LED: 58mm表示の100分アップダウンタイマー、設定は付属のリモートパネル。
/ESE出力オプションは様々なスレーブユニットを接続可能。
4桁表示の子時計が接続可能です。
ES-466E
SMPTEタイムコードをサミールスイッチで指定した時間からアップ・ダウンします。
各種スレーブユニットを接続可能。
スレーブユニットはSMPTE対応の8桁表示のSMPTEタイムコードディスプレーの機器が最適です。
フレーム表示が不要な場合は、6桁表示の子時計を使用できます。
その他のアップダウンタイマーはお問い合わせください
ES-301UE 100分アップダウンタイマー、開始の分・秒セットはボタンの操作。スレーブ接続不可。
ES-302UE 100分アップダウンタイマー、開始の分・秒セットはES-360E同様サミールスイッチ。スレーブ出力なし。スレーブ接続不可。
ES-564UE 小型コンソールマウントタイプの24時間表示時計と100時間アップダウンタイマー、切り替えて使用。スレーブ接続不可。
