MASTER CLOCK Automatic Change Over unit
ACOは2台のGMR6000マスター時計と組み合わせ異常時に信号を自動で切り替えるチェンジオーバーユニットです。
A及びBの2系統切り替え入力があり、基本はA系を出力します。
各GMR6000からのエラー・監視情報で自動またはマニュアルでB系に切り替えます。
A系統への復帰は自動、又はマニュアル操作となります。
電源投入直後かから安定動作するまでの10分間はA系を選択します。
電源二重化。

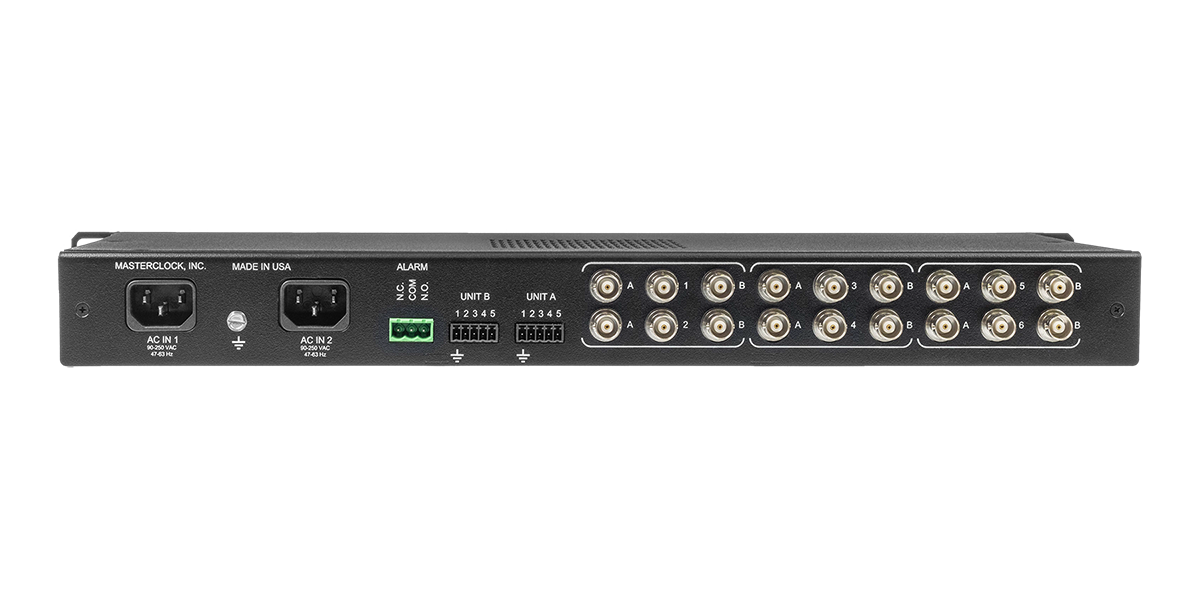

| 6系統のBNCコネクタ A/B系入力を切り替え出力します。 切り替え処理はGMR6000からのエラー・監視出力を受け自動で切り替えます。 GMR6000との制御ケーブル2本が付属します。 2台のGMR6000の選択は自動又は強制手動切り替え可能。 異常動作を知らせるLED表示とアラーム接点出力。 2台のGMR6000のNTP/PTPサーバー機能は同じIPアドレスに設定可能、ACOの制御により選択していない側のIPポート(2,3)を停止します。 ポート1は設定用として使用、固有IPアドレスを割りつけます。 EIA 19インチ 1Uサイズ 電源二重化、ユニバーサル電源。 |
| 標準仕様 | |
| 入力 | • A入力 6系統 BNCコネクター • B入力 6系統 BNCコネクター • GMR6000接続制御コネクター • タイムコード: IRIG-B0(DCLS), IRIG-B1 (AM), IRIG-A0 (AM), IRIG-A1 (AM), IRIG-E0 (DCLS), IRIG-E1 (AM), SMPTE 12M, 309M, 24/25/30 fps 29.97 drop frame |
| 出力 | • NO/NC Dry Contact Relay Alarm • 6x Output Channels • Time Codes: IRIG-B0 (DCLS), IRIG-B1 (AM), IRIG-A0(DCLS), IRIG-A1 (AM), IRIG-H0 (DCLS), IRIG-E0 (DCLS),IRIG-E1 (AM), NASA36 (DCLS/AM), NAVY BCD (DCLS),HAVE QUICK II non-NATO, SMPTE 12M, 309M,24/25/30fps, 29.97 drop frame) • アラーム接点出力 |
| 動作環境 | 温度0〜60℃ / 湿度〜90%(結露なきこと) |
| 電源 | 冗長化電源: ・AC100-240V 50/60Hz ・DC入力 二台の電源ユニット AC+AC, DC+DC, AC+DCの組み合わせから選択。 消費電力: 定格15W |
| 寸法 | W=482mm x H=43mm x D=115mm 1U ラックマウント |
| 重量 | 0.5kg |
| 文字ノーマル、小さめ、色付き | 文字太く、大きく、色付き |
| 文字ノーマルで2枠連結 | |
| 仕様 | 説明 |
| 文字ノーマル、小さめ、色付き | 文字太く、大きく、色付き |
| 文字ノーマルで2枠連結 | |
| 仕様 | 説明 |
| 文字ノーマル、小さめ、色付き | 文字太く、大きく、色付き |
| 文字ノーマルで2枠連結 | |
| 仕様 | 説明 |

運用
電源投入とロック状態
ACOおよびGMRは、常時通電で運用するように設計されています。長期間使用しない場合を除き、通常は電源を切らずに使用してください。
ACOおよびGMRシステムの電源を入れると、初期化が完了するまでAlarm出力は警報状態になります。GMRが基準信号へのロックを確立し、タイムベースが安定したと判定されるまでには、数秒から数分かかることがあります。この間、Locked LEDは消灯し、Alarmリレーは開状態になります。
電源投入直後は、ユニットAが選択されます。その後、いずれかのGMRがロックしてStable状態になると、ACOは最初に安定状態となったユニットを選択します。
両方のGMRがLocked状態になると、Off-Normal LEDが消灯し、Alarmリレーが閉状態になります。これは、システムが正常な運用状態に移行したことを示します。
ネットワークインターフェースの動作
ACO構成では、選択されているGMRのネットワークインターフェースがリンクアップし、そのインターフェースに設定されたネットワークサービスが有効になります。
一方、選択されていないGMRでは、時刻サービス用ネットワークインターフェースがリンクダウンし、そのユニットからのネットワーク時刻配信が停止します。
イーサネットインターフェース1は、時刻配信用ではなく、管理専用として使用することを推奨します。このインターフェースは常時有効にし、ユニットAとユニットBには、それぞれ異なる静的IPアドレスを設定してください。ACO構成では、DHCPの使用は推奨しません。
ネットワーク時刻サービスの設定
NTPやPTPなどのネットワーク時刻サービスには、イーサネットインターフェース2および/または3を使用します。
時刻サービス用インターフェースには、ユニットAとユニットBで同じ静的IPアドレスを設定します。たとえば、ユニットAのインターフェース2とユニットBのインターフェース2には、同一のIPアドレスを割り当てます。
ACOによる切替が発生すると、ネットワークスイッチは新たに選択されたユニットのインターフェースがリンクアップしたことを検出し、そのユニットへ通信を転送します。
切替前後で同じIPアドレスが引き継がれるため、NTPクライアントは設定を変更せずに新しいサーバーを使用できます。これにより、NTPサーバーの切替に伴う遅延を最小限に抑えられます。
PTPでは、切替後にBest Master Clock Algorithm(BMCA)によって新しいグランドマスターを選択する必要があります。通常、この選択処理は短時間で完了します。
Force Select(強制選択)
任意の時点でForceスイッチをAutoからAまたはBへ移動すると、該当するサーバーを直ちに選択できます。
Forceスイッチがこの位置にある間、Off-Normal LEDが点灯し、Alarmリレーは開状態になります。
両方のGMRがLocked状態であれば、ForceスイッチをAutoへ戻しても選択状態は維持されます。
Auto Mode(自動モード)
いずれかのGMRに障害が発生する、GPS/GNSSロックを失う、または電源を喪失すると、そのユニットのLocked LEDが消灯し、ACOは直ちにもう一方のGMRへ切り替えます。新たに選択されたGMRは、Locked状態を維持し、他の障害が発生しない限り、選択状態を維持します。障害があったGMRがLocked状態へ復帰しても、選択中のGMRがLocked状態を失わない限り、ACOは復帰したGMRへ切り替えません。
この機能は、GMRのGPS接続が断続的になる場合などに、ACOが頻繁に切り替わるフラッピングを防止します。
電源投入後10分間の例外
ユニットAとBは基本的に同じ優先度ですが、電源投入時にユニットBが最初に選択される場合があります。
通常運用では、障害またはアンロック状態からLocked状態へ復帰したユニットがあっても、ACOはそのユニットへ戻りません。
これにより、基準信号接続が断続的な場合の反復切替を防ぎます。
ただし、ACOの電源投入後10分以内にユニットAがLocked状態へ到達し、他の障害が発生していない場合、ACOは一度だけユニットAへ切り替えます。
