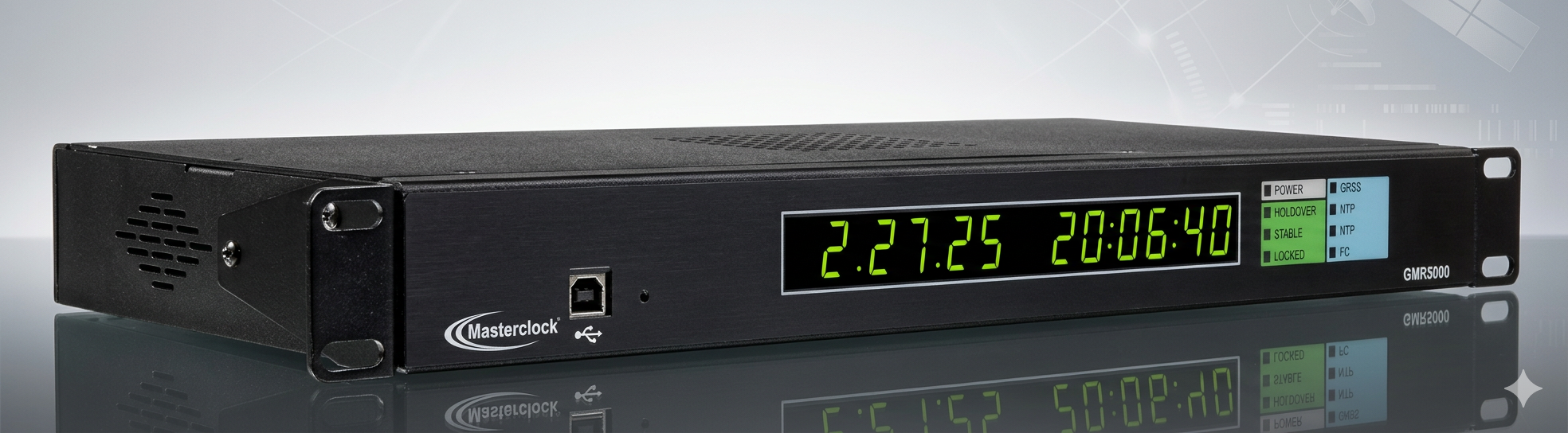

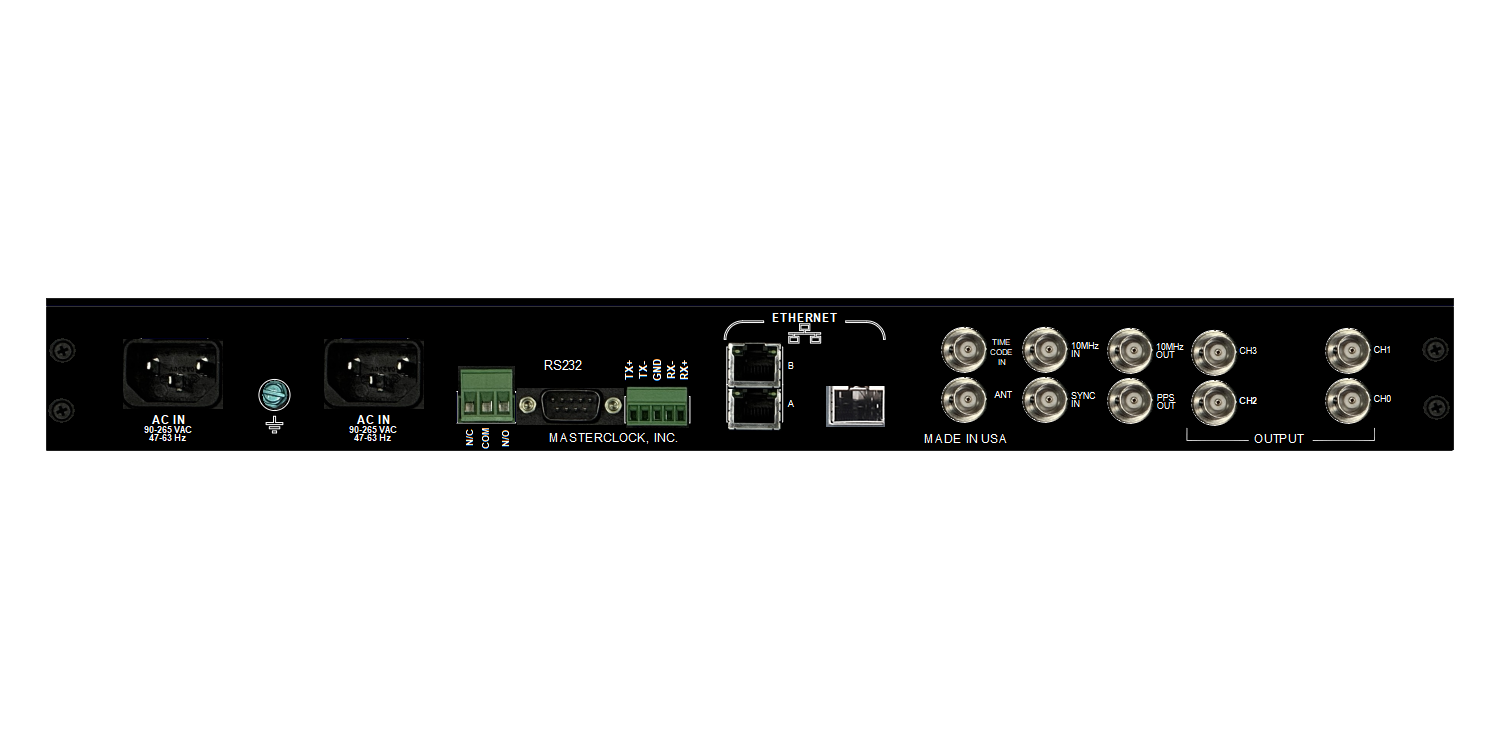

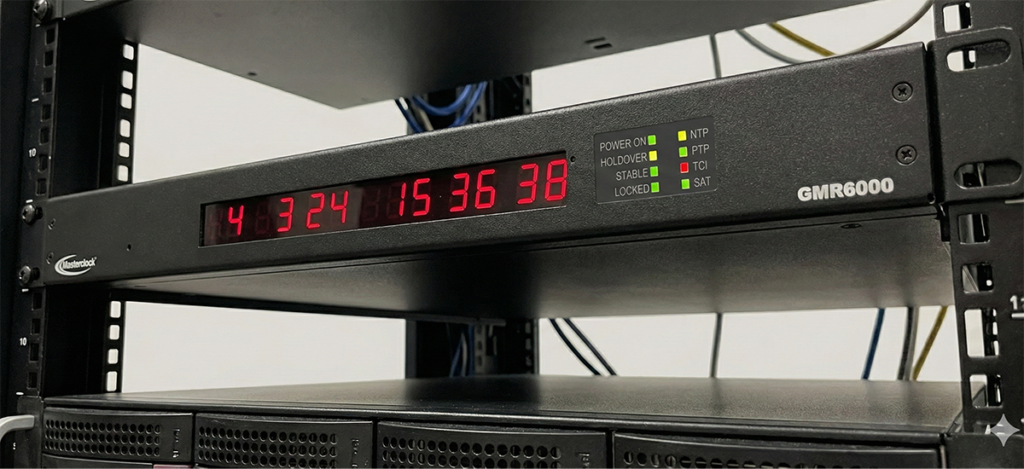

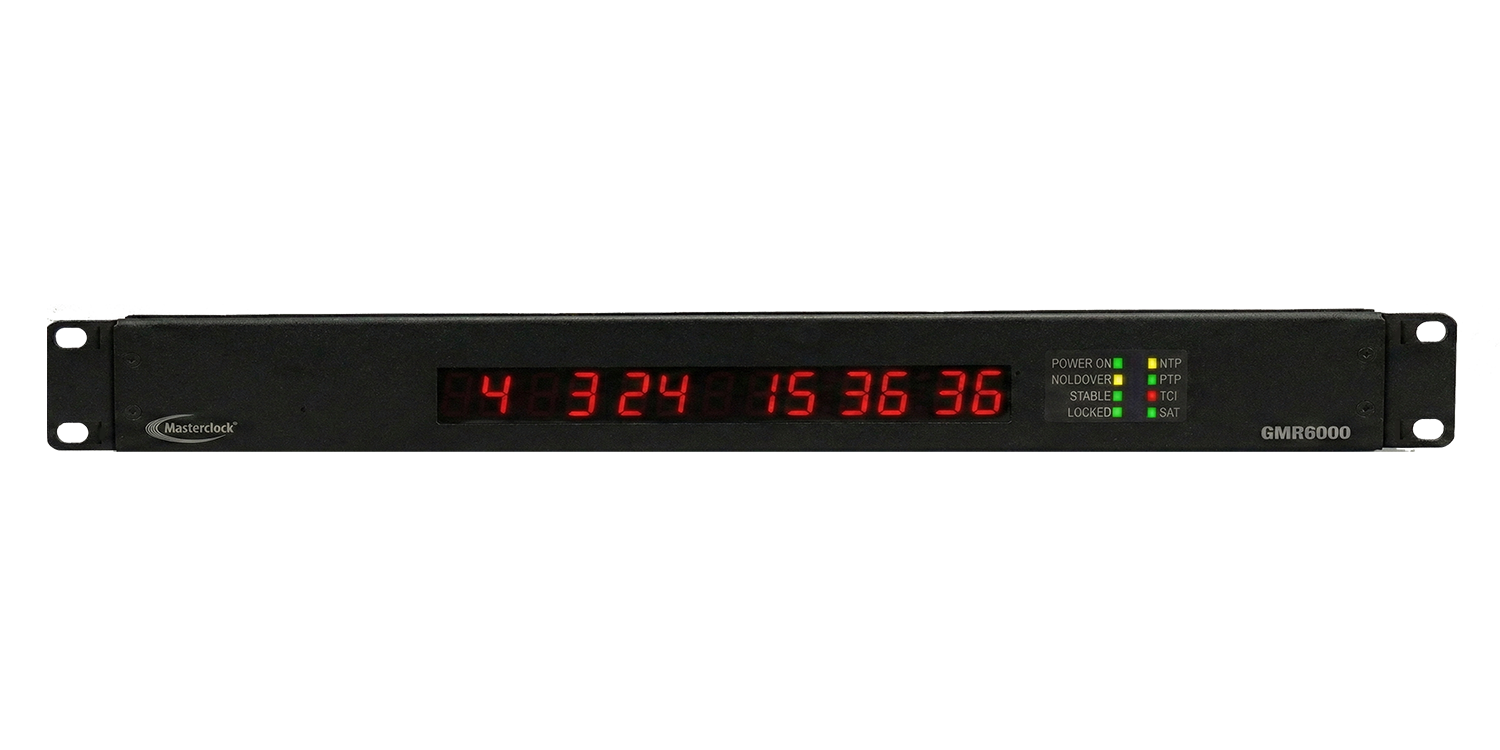

GMR6000
High-Precision, Multi-Function NTP & PTP Master Clock
GMR6000 は、放送設備・通信インフラ・産業システム向けに設計された、高精度かつ高信頼のマスタークロック／時刻同期サーバーです。
GNSS（GPS・QZSS・GLONASS・BeiDou・Galileo）による Stratum 1 時刻生成をはじめ、NTP／PTP（IEEE1588v2）、IRIG、SMPTE タイムコードなど多様な時刻基準に対応し、単体の基準装置としてもネットワーク同期インフラの中核としても運用可能です。
さらに、デュアルポート構成による外部NTP参照とローカル配信の分離運用、AV同期（Black Burst／Tri-Level Sync／Wordclock）対応、PPS・10MHz出力、プログラマブルI/Oなど、放送・精密同期用途に必要な機能を網羅しています。
高性能ルビジウム発振器の選択や電源二重化にも対応し、ST 2110／AES67 環境を含む放送局、PSAP、防災・研究用途に適した、柔軟かつ堅牢な時刻・周波数リファレンス装置です。
※※暫定バージョンです※※
※製品の仕様は予告なく変更することがあります。

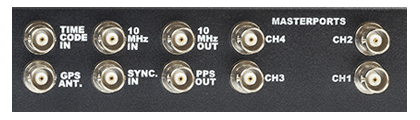

| GMR6000-GNSS-AVSync-TCG6 | ES-185F/NTP6、ES-102F代替、SMPTE&IRIG出力あり |
| GMR6000-SYNCIN | ES-160F/NTP6代替、SMPTE,IRIGとも出力なし |
| GMR6000-SYNCIN-AVSync-TCG6 | ES-160F/NTP6代替、SMPTE&IRIG出力あり |
| GMR6000-AVSync-TCG6 | ES-188F/NTP6代替、SMPTE&IRIG出力あり |
| 標準仕様 | |
| NTP | サーバー/クライアント、独立2ポート サーバー: Stratum 1～15選択可能, ネットワーク上の数千台のNTPクライアントに対応 |
| NEMA/NENA入力 | NMEA 0183、NENA format 0,1,8 入力 (RS232/422) |
| NMEA/NENA出力 | NMEA 0183、NENA format 0,1,8 出力 (RS232/422 シリアルまたはIP) |
| その他出力 | Kinemetrics/Truetimeシリアルプロトコル出力 (RS232/422) |
| パルス出力 | 1PPS(秒パルス) 5V 100mA |
| 内蔵発振器 | OCXO(恒温槽付水晶発振器) 年差±1.5秒 |
| 時刻/設定保持用バッテリー | 最大9ヶ月保持可能なリチャージブルリチウムバッテリー搭載 |
| セキュリティ | パスワード保護, MD5認証 |
| 監視 | カスタムMIBを備えたSNMP |
| メール通報 | SMTP対応 |
| 動作環境 | 温度0〜60℃ / 湿度〜90%(結露なきこと) |
| MTBF | 625,979時間 (Fixed/Ground Mil HDBK 217Fによる計算) |
| 電源 | 冗長化電源: ・AC100-240V 50/60Hz ・DC入力 二台の電源ユニット AC+AC, DC+DC, AC+DCの組み合わせから選択。 消費電力: 定格20W |
| 寸法 | W=482mm x H=44mm x D=131mm 1U ラックマウント |
| 重量 | 1.2kg |
| オプション | |
| -AVSync | GenLock Black-Burst, Tri-Level Sync, Wordclock 入力 |
| -GNSS | シングルチャンネルGNSSレシーバー L1 (GPS, Beidou, Galileo)、BNCコネクタ |
| -GNSS/Dual | デュアルチャンネルGNSSレシーバー L2, L2/L5, Anti-Spoof (GPS, Beidou, Galileo)、BNCコネクタ |
| -HSO3 | ルビジウム高精度発振器 誤差±500n秒/年 |
| -PPO6 | プログラム可能パルス出力 BNCコネクタ |
| -PTP6 | PTP IEEE1588v2 サーバー/クライアント |
| -SYNCIN6 | パルス入力(秒パルス, 分パルス, 時パルス入力)、BNCコネクタ |
| -TCG6 | IRIG出力: IRIG-B0(DCLS), IRIG-B1 (AM),BNC コネクタ SMPTE出力: 12M, 309M, 24/25/30fps, 29.97 drop frame, BNC コネクタ |
| -TCADV | IRIG出力: IRIG-A, IRIG-E, IRIG-G, IRIG-H, BNC コネクタ |
| -TCR6 | タイムコード入力 BNC / 3ピンユーロブロック (IRIG-B0(DCLS), IRIG-B1(AM), IRIG-A, IRIG-E, SMPTE(12M, 309M, 24/25/30fps, 29.97 drop frame) |
| -SFP | 1 GigE, SFP モジュールインターフェイス (SFPモジュールは含まず) |
| -M Code | Encrypted GPS M-Code receiver. お問い合わせください |
GNSSオブション用アンテナ
-GNSSオプションにアンテナは含まれていません。
別途GNSSアンテナが必要です。
ANT-TNC Multiband GNSS Antenna
Masterclock GMR6000とESE ES-185F(NTP6)との違い
Masterclock GMR6000はNTPサーバー/クライアントを基本とし、様々な選択肢でリファレンスとなるクロックを選択、出力するタイムコードも必要に応じて選択する仕組みです。
一方ESE ES-185Fは標準でSMPTEやIRIGなどのタイムコード出力を備えた、GPSリファレンスマスタークロックです。
ES-185Fの代替例 GMR6000-GNSS-AVSync-TCG/SMPTE (IRIGは含まず)
ES-185F(NTP6), GMR6000比較表
| ES-185F(NTP6) | GMR6000 | |
| GPSレシーバー | 標準装備 | オプション:GNSS |
| NTPサーバー | オプション(ES-185F/NTP6) | 標準装備、2ポート、NTPクライアントも可 |
| SMPTE LTC | XLRコネクタ | BNCコネクタ (オプション:-TCG/SMPT) |
| SMPTE LTC出力 ユーザービット |
Leitch(Format-L), SMPTE 309M(Format-S), M-D-Y(Format-S), DOY(Day of year) | Leitch, SMPTE 309M |
| IRIG出力 | IRIG-B AM/TTL | IRIG-Bを含むAM/TTL オプション(-TCG-IRIG)、BNCコネクタ |
| SMPTEとIRIGの同時出力 | 可 | 可 (オプション: -TCG/IRIGと-TCG/SMPTE必要) |
| VIDEO SYNC入力 | あり | あり (オプション: -AVSync) |
| ESEタイムコード出力 | あり | なし |
| アンテナ入力端子 | TNC | SMA(GNSSオプション追加時) |
| 秒パルス出力 | 50%または20%デューティー比 | 標準装備、SMAコネクタ |
| ASCII入出力 | 出力のみ、ESE独自フォーマット | 入出力対応、NMEA 0183、NENA format 0,1,8 |
| LED表示色 | アンバー | 緑 |
| Lock Status | DB9コネクタ内(GPSロック) 時間制御はオプション |
標準装備、ユーロブロック リファレンスにアンロックまたは時間制御 |
| 電源 | AC 90-264V または DC 12～35V 15W (OP.) | 冗長化、AC+AC, DC+DC, AC+DCから選択 AC 90-264V 50/60Hz DC 24V, 48V, 110V 消費電力: 20W未満 |
Masterclock GMR6000をES-160F/NTP6の代替
GMR6000のオプション選択によりES-160F/NTP6と同様な基本機能となります。
追加オプション
| -SYNC | パルス入力(秒/分/時)に対応 |
| -TCG/IRIG | IRIG出力 |
| -TCG/SMPTE | SMPTE出力 (VIDEO SYNC入力は別オプション: -AVSyncで対応) |
Masterclock GMR6000をES-188F/NTP6の代替
GMR6000のオプション選択によりES-188F/NTP6と同様な基本機能となります。GMR6000はNTPポートが複数あり、異なったネットワーク間での時間校正が可能となります。
| -TCG/IRIG | IRIG出力 |
| -TCG/SMPTE | SMPTE出力 (VIDEO SYNC入力は別オプション: -AVSyncで対応) |
