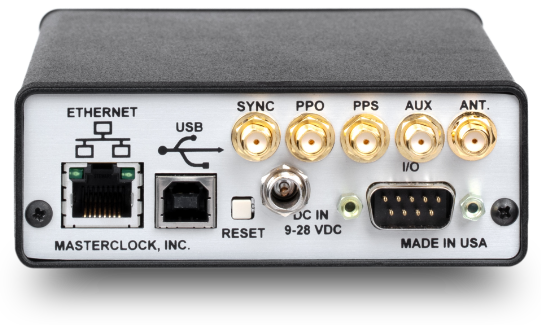

各種オプション付き例

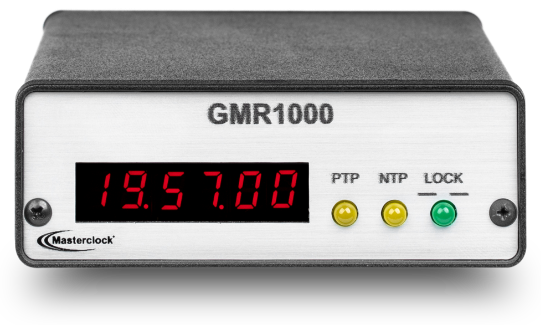

GMR1000は、様々なタイミングリファレンスに同期し、NTP、IEEE1588v2 PTP、IRIG-B、SMPTE、10MHz、1PPSなど、幅広い出力を提供するコンパクトなタイムサーバーです。(機能はオプション選択)
基本モデルには、IPv4およびIPv6ネットワークに対応したNTPサーバー機能とクライアント機能が搭載されており、安全な通信を実現するAES256 SSH暗号化機能も備えています。
標準的なNTPポーリングレートを使用することで、このデバイスは数十万台のNTPクライアントをサポートし、同期させることができます。
オプションとして、IEEE 1588v2 PTPグランドマスターまたはスレーブクロック、タイムコードジェネレータ、NENAタイムサーバーなどとして機能することもできます。
ラックマウントオプション(RM4)により複数のユニットをEIA 1Uサイズに実装できます。
同じ形状のデュアルチャンネル分配増幅器、NTP表示器、電源ユニットなどと混在して取り付けも可能です。
※製品の仕様は予告なく変更することがあります。
|
ベースモデル タイミングリファレンスとしてNTPクライアント、RS-232経由のNMEA 0183、NENA(0,1,8) 入力 出力はNTPServer、NMEA 0183、NENA(0,1,8) 6桁LED表示、 電源: DC動作 専用ACアダプタ(DC24V)付属(ネジロック式) 複数の衛星同期オプション (-GNSS) -GNSSオプションの追加によりStratum 1 時刻生成 マスター時計となります。 •GPS •ガリレオ(Galileo) •グロナス(GLONASS) •北斗(BeiDou) •みちびき(QZSS L1 C/A) + さまざまな拡張オプション GNSS、NTP以外のタイミングリファレンス例 ・IRIG または SMPTEタイムコード入力 (-TCRオプション) ・RS232/422 または USBを通してNMEA 0183 または NENA format 0,1,8 信号受け (標準機能) ・パルス同期入力 毎時/分/秒パルス受け (-SYNCオプション) ・PTPに同期 PTP IEEE 1588v2 高精度時間プロトコル (-PTPオプション) ・内部リファレンス(自走) 高安定OCXO発振器 ±0.25秒/年 各種出力 ・IRIG または SMPTEタイムコード出力 (-TCGオプション) ・PPT出力 IEEE 1588v2 Precision Time Protocol (-PTPオプション) ・RS232/422 または USBを通してNMEA 0183 または NENA format 0,1,8 信号出力(標準機能) ・プログラム可能パルス出力 (-PPOオプション) ・秒パルス出力 (-PPSオプション) ・高精度10MHz正弦波出力（-10MHzオプション） など ご希望をお知らせください。 |
| 標準仕様 | |
| NTP | サーバー/クライアント サーバー: Stratum 1～15選択可能, ネットワーク上の数千台のNTPクライアントに対応 |
| NMEA/NENA入力 | NMEA 0183、NENA format 0,1,8 入力 (RS232/422) |
| NMEA/NENA出力 | NMEA 0183、NENA format 0,1,8 出力 (RS232/422 シリアルまたはIP) |
| その他出力 | Kinemetrics/Truetimeシリアルプロトコル出力 (RS232/422) |
| パルス出力 | 1PPS(秒パルス) 5V 100mA |
| 内蔵発振器 | TCXO(温度補償型水晶発振器) 誤差±3秒/年 |
| 時刻/設定保持用バッテリー | 最大9ヶ月保持可能なリチャージブルリチウムバッテリー搭載 |
| セキュリティ | パスワード保護, MD5認証 |
| 監視 | カスタムMIBを備えたSNMP |
| メール通報 | SMTP対応 |
| 動作環境 | 温度0〜60℃ / 湿度〜90%(結露なきこと) |
| MTBF | 625,979時間 (Fixed/Ground Mil HDBK 217Fによる計算) |
| 電源 | 電源: DC 9-28V / 7.5W未満 PSE認証 ACアダプター(DC24V)付属 |
| 寸法 | W105.9mm x H38.6mm x D163.8mm 1U ラックマウント |
| 重量 | 454g |
| 規制 | FCC, RoHS, CE, ANSI GPSトレーサビリティ 1マイクロ秒未満 (https://tf.nist.gov/general/pdf/3167.pdf) |
※仕様は予告なく変更となる場合がございます。
| オプション | |
| -10MHZ | 10MHz正弦波出力 |
| -GNSS | 72ch GNSSレシーバー(GPS, QZSS L1C/A, GLONASS, BeiDou, Galileo, EGNOS, MSAS) SMAコネクタ |
| -HSO2 | OCXO(恒温槽付水晶発振器) 誤差±0.25秒/年 |
| -PPO | プログラム可能パルス出力 SMAコネクタ |
| -PPS | 秒パルス出力、SMAコネクタ |
| -PTP | PTP IEEE 1588 Server / Client, 10/100 MB, RJ45 |
| -SYNC | パルス入力(秒/分/時パルス) SMAコネクタ |
| -TCG | タイムコード出力 SMA(アンバランス),DB9コネクタ内バランス(オプション構成による) (IRIG B, IRIG A, IRIG E, SMPTE 12M, 309M, 24/25/30 ND fps – 29.97 Drop Frame) ※いずれかのタイムコードをソフトで選択 |
| -TCR | タイムコード入力 SMA(アンバランス),DB9コネクタ内バランス(オプション構成による) (IRIG B, IRIG A, IRIG E, SMPTE 12M, 309M, 24/25/30 ND fps – 29.97 Drop Frame) ※いずれかのタイムコードをソフトで選択 |
| オプションの組みあせわに制限がある場合があります。 | |
| GMR1000 Dsub9ピン配列 | |
| 1 – TC-OUT (NEG)* 2 – RS232 RX(DTE) TX(DCE)** 3 – RS232 TX(DTE) RX(DCE)** 4 – RELAY COMMON* 5 – GROUND 6 – TC-OUT (POS)* 7 – TC-IN (POS)* 8 – TC-IN (NEG)* 9 – RELAY IN/OUT* * =追加した場合 **=内部のジャンパーによる |
TCオプション付属Dsub9 ターミナルブロックアダプタ
|
| GMR-1000とPCのRS-232C出力の接続 | |
| RS-232Cシリアル接続ケーブル (2-3クロスケーブル) GMR-1000 (DB-9F) ———— PC (DB-9F) 3pin TXD ——————– 2pin RXD 2pin RXD ——————– 3pin TXD 5pin GND ——————– 5pin GND |
|
※仕様は予告なく変更となる場合がございます。
| アクセサリー | |

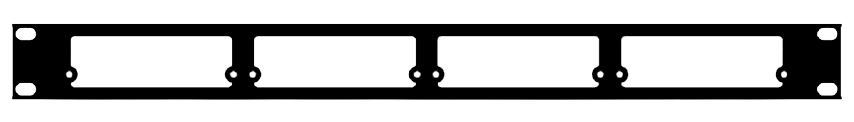

| RM4 | ラックマウント(1U)金具、4台のユニットを取り付け可能 |
最大4台の Masterclock 製品を搭載可能なアルマイト処理アルミニウム製 1U ラックマウントキット。
未使用スペース用ブランクパネルを付属し、マスタークロック、スイッチ、電源ユニットなどの各種コンポーネントを現地で着脱・交換可能。
Masterclock GMR1000とESE ES-101Fとの違い
Masterclock GMR1000はNTPサーバー/クライアントを基本とし、様々な選択肢でリファレンスとなるクロックを選択、出力するタイムコードも必要に応じて選択する仕組みです。
一方ESE ES-101Fは標準でESEタイムコード出力を備えた、GPSリファレンスマスタークロックです。
一部実現可能な機能が異なるため、上位機種であるGMR6000、GMR5000が必要な場合があります。
ES-101F, GMR1000比較表
| ES-101F | GMR1000 | |
| GPSレシーバー | 標準装備 | オプション(-GNSS/15) |
| NTPサーバー | なし | 標準装備 |
| SMPTE LTC | SMPTE/EBU出力(XLR) | オプション(-TCG/15) SMPTE 12M(BNCおよび3ピンターミナルブロック) |
| SMPTE LTC ユーザービット |
Leitch(Format-L), SMPTE 309M(Format-S) | Leitch, SMPTE 309M |
| IRIG | IRIG-B AM/TTL | オプション(-TCG/15 SMPTE/IRIGいずれか) IRIG-Bを含むAM/TTL |
| VIDEO SYNC入力 | あり | なし(GMR6000はあり) |
| ESEタイムコード出力 | あり | なし |
| アンテナ入力端子 | TNC | SMA(GNSSオプション追加時) |
| PPS | 標準装備。50%または20%デューティー比 | オプション(-PPS/15) |
| ASCII入出力 | ESE独自フォーマット | NMEA 0183、NENA format 0,1,8 |
| LED表示色 | アンバー | 赤 |
| 電源 | AC 90-264V または DC 12～35V 15W | DC9〜28V 7.5W未満、 専用ACアダプタ(DC24V)付属 |
