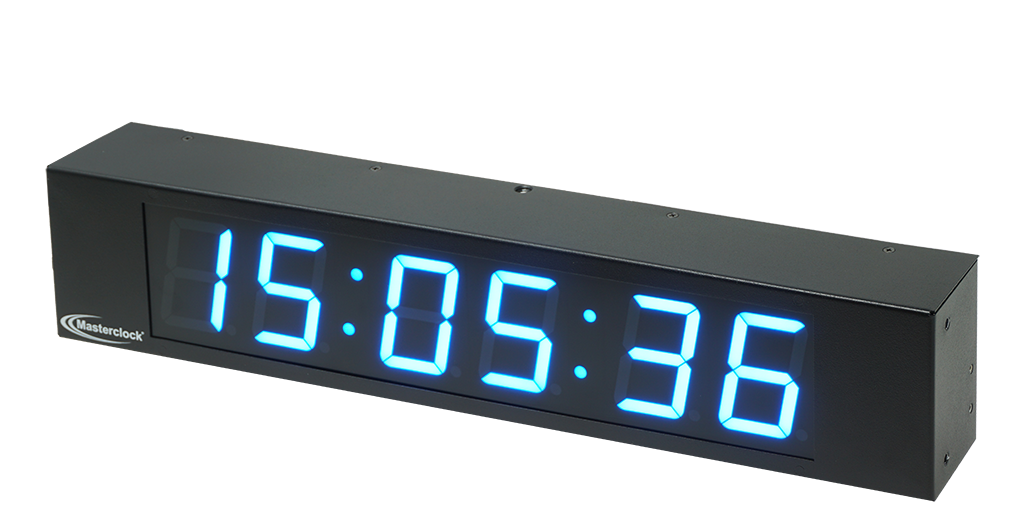

LUX26 Multi-Color Digital Clock LED:58mm

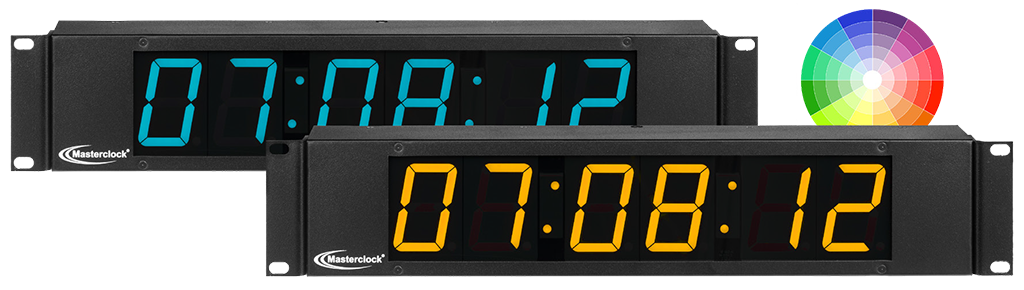

LUX26 ラックマウントオプション(-RM)付き例

LUX26 ラックマウントオプション(-RM)付き例

OVERVIEW|製品概要

LUX26 Multi Color NTP Digital Clock
LUX26マルチカラーデジタルクロックは、58mm高の7セグメントLEDを搭載したNTPクロックです。

表示色を調整可能なマルチカラーLEDを採用し無制限のカスタムカラーから選択できます。
あらゆるNTP(ネットワークタイムプロトコル)と同期し、正確にトレース可能な時刻を表示します。
各ユニットはタイムゾーンとサマータイムのパラメータを設定できます。

日付(mm:dd:yy, dd:mm:yy, yy:mm:ddから選択可) または時間 (hh:mm:ss)表示
設定により1/100秒表示 (mm:ss:tt)可能、SMPTEではフレーム表示(mm:ss:ff)も可能
30mの視認距離
明るさレベル調整、スケジュールによる調光とカラーチェンジ機能

WinDiscoveryソフトウェアにより各種設定を変更可能
特注: カスタムのケースカラーとロゴに対応可能

発注時ウォールマウントタイプまたはラックマウントを選択いただけます。(同一価格)
ウォールマウント金具、ラックマウント金具のパーツのみ販売あり。

BRS-W ウォールマウント金具 (標準)
BR-2RU-RM ラックマウントブラケット（2Uタイプ）

タイムコード入力オプションの追加によりSMPTE/IRIG タイムコード表示器として使用できます。

LUX26の電源はPoE供給のみです。-TCオプション付きの場合もPoEとなります。ご注意ください。

※製品の仕様は予告なく変更することがあります。

SPEC|仕様
  • 機能/特徴
  • 仕様
  • オプション
  • • 58mm 6桁LEDディスプレイ
    • 表示色を調整可能なマルチカラーLED
    • 無制限のカスタムカラー作成
    • NTPまたはSNTPソースに同期
    • タイムコード入力オプション（IRIG-B、SMPTE 12M、309M、24/25/30 fps、29.97 ドロップフレーム）
    • タイムゾーンと夏時間パラメータの設定
    • バッテリーバックアップ付きリアルタイムクロック（RTC）チップとメンテナンスフリー充電式バッテリーにより、電源喪失時および/または基準信号喪失時でも時刻と日付を保持
    • ネットワーク内の時計とジェネレータを簡単に設定するための WinDiscovery ソフトウェアユーティリティ付属
    • DHCP/静的IPを含む完全設定可能なネットワーク設定
    • 設定は不揮発性メモリに保存され、停電後も保持
    • パスワード保護により不正な時計設定変更を防止
    • 12時間制または24時間制表示 – hh:mm:ss
    • 日付表示：mm:dd:yy、dd:mm:yy、yy:mm:dd
    • 日付と時刻の自動交互表示設定可能
    • 明るさレベル調整、スケジュールによる調光＆カラーチェンジ機能
    • PM表示機能
    • 可視距離：30メートル
    • ウォールマウント金具またはラックマウント選択
    • 標準シャーシカラー：黒色粉体塗装
    • 電源はPoE供給
    • 入力端子はRJ45イーサネット端子
  • ディスプレイ LED 58mm高。時、分、秒または日付表示
    色 WinDiscoveryソフトウェアにより自由に設定
    入力 RJ45 イーサネット端子
    USB Type-Bコネクタ (設定用)
    保護等級 IP40
    MTBF 86,700〜100,000時間 (Fixed/Ground Mil HDBK 217Fによる計算)
    電源 ・PoE(IEEE802.3af)　のみ
    消費電力 15W以下
    動作環境 温度: 0 ~ 60℃
    湿度: 最大90% (結露なきこと)
    サイズ W=430mm x H=89mm x D=60mm
    重量 3.63kg
    規制 FCC, RoHS, CE, ANSI


    マウント&ブラケット    の詳細はこちらをご参照ください。

  • オプションの組合せは一部制限が発生する場合があります。オプションは発注時に確定下さい。

    -TC タイムコード入力追加: SMPTEまたはIRIGタイムコードを読み取り
    3pin DINターミナルコネクタとBNCコネクタ
    BRS-W ウォールマウント金具
    BRS-C シーリングマウントプラケット
    BR-2RU-RM ラックマウント(2U)ブラケット
DISCRIPTION|製品概要

表示色を調整可能なマルチカラーLED。明るさレベル調整、スケジュールによる調光＆カラーチェンジ機能が可能です。


　

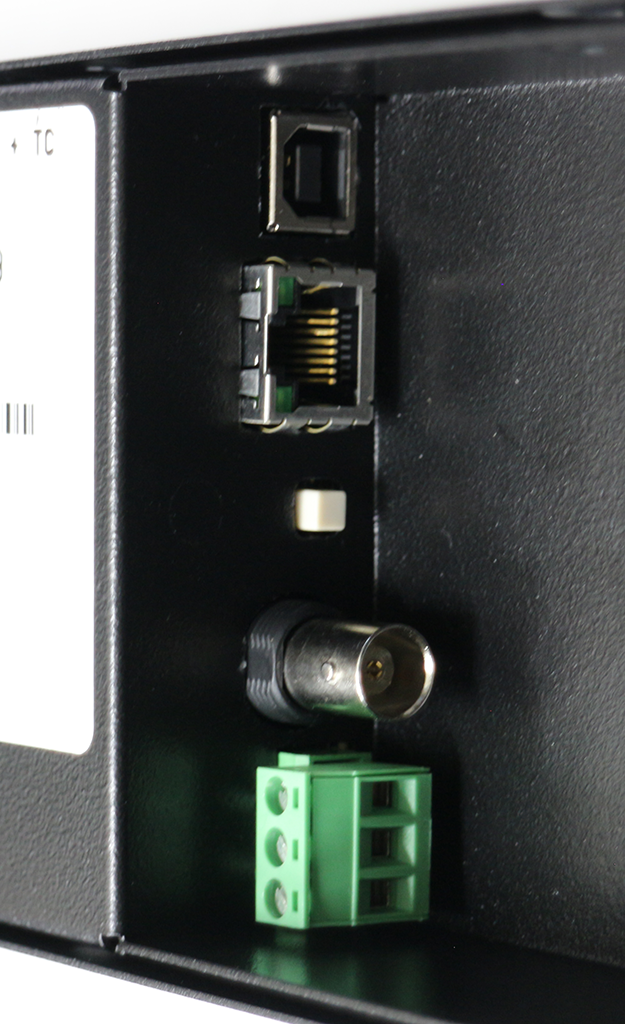

タイムコード入力オプション付きのコネクター部分

コネクター　上から
USB　　設定用
RJ45　イーサネット　NTP接続、設定にも対応
BNC　　-TCオプション (IRIG受け、SMPTE アンバラ受け)
3pin　 -TCオプション (SMPTEバランス受け)-TC タイムコード入力オプション付

3PターミナルまたはBNCいずれかにタイムコード信号を接続します。
IRIGまたはSMPTE信号は自動認識。
タイムコードの表示形式はWinDiscoveryソフトで設定できます。

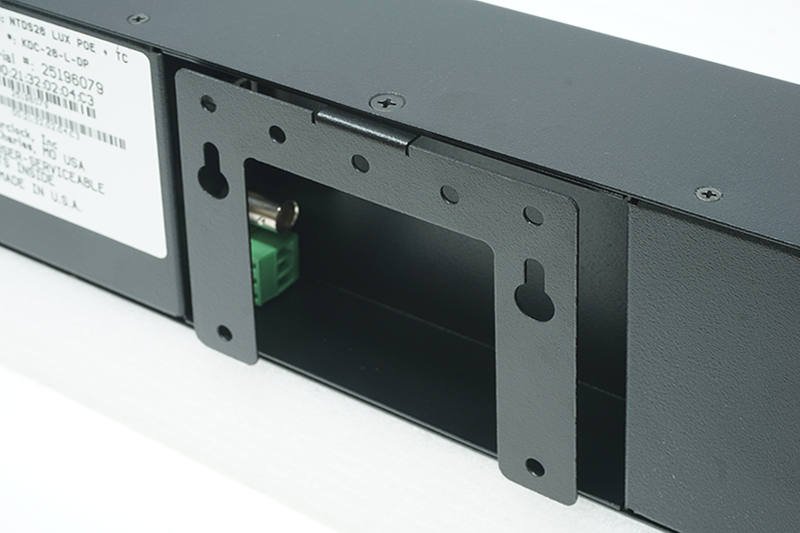

ウォールマウント金具。(標準付属)
ラックマウント金具に変更を選択もできます。
