Z/IPStream X/20
Software encoding and processing platform for Windows PCs and servers
Z/IPStream X/20は、Telos Allianceの次世代ソフトウェア型ストリーミング／プロセッシング・プラットフォームです。従来のZ/IPStream X/2の後継として、放送番組の入力、Omnia音声処理、AAC／MP3エンコード、アダプティブ配信用マルチレート生成、メタデータ送出、監視、外部制御をWindows PCまたはWindows Server上に統合します。
Windows PC上で動作するため専用筐体を必要とせず、サーバーの演算能力と必要なライセンスに応じて構成を拡張できる点がX/20の特徴です。オンプレミスのPC／サーバーだけでなく、クラウド上のWindows Serverでの稼働も想定されています。一方、物理音声I/O、OS保守、サーバー冗長化、ライセンス接続はユーザー側で設計する必要があります。
Z/IPStream R/20との位置付け
Z/IPStream X/20はソフトウェア版、R/20はX/20相当の機能を専用1RUハードウェアに実装したアプライアンス版です。柔軟なサーバー／クラウド展開にはX/20、専用機としての導入容易性とハードウェアの追加なしで構築できます。
| 主要機能 | 仕様概要 |
| 音声コーデック | Fraunhofer IIS MP3、AAC-LC、HE-AAC v1、HE-AAC v2、xHE-AAC |
| 同時エンコード | MP3／AAC／aacPlusの同時エンコードに対応 |
| アダプティブ配信 | Apple HLS、Microsoft Smooth Streaming |
| 音声処理 | Omnia 3バンド標準。Omnia Forza HDS、Omnia.9はオプション |
| 配信先 | Shoutcast、Icecast、Wowza、RTMP対応サーバー |
| 管理 | HTML5 Web UI、REST API、SNMP、電子メール通知 |
| 追加機能 | 音声差し替え／ブランキング、ストリーム同期、ウォーターマーキング、Déjà Vu |
音声入力
| Windows音声入力 | Windowsが認識する物理サウンドカードおよびWave音声インターフェース |
| 仮想音声入力 | 仮想AoIPサウンドカード。Axia Livewireドライバーを含む |
| Livewire入力 | ネイティブLivewire音声ソース |
| RTP入力 | RTPユニキャスト音声ソース |
| 複数インターフェース | 複数のWave音声インターフェースを同時利用可能 |
| クラウド入力 | クラウド上のWindows Serverで使用可能。音声入力経路は別途設計 |
音声処理
ストリーミングでは、単にピークを抑えるだけでなく、素材間のレベル差、聴取環境の違い、非可逆圧縮で顕在化する音質劣化を考慮した処理が必要です。
X/20は要求水準に応じて3種類のOmnia処理を選べます。
| 処理方式 | 提供区分 | 概要 |
| Omnia 3バンド | 標準 | 3バンド音声処理。プリセットを基に配信音声を調整 |
| Omnia Forza HDS | オプション | ストリーミング／HD／DAB向け5バンド処理。Sensus、ラウドネス制御、True Peak制御 |
| Omnia.9 | オプション | 最大7バンドの高度な処理。NfRemoteによる詳細調整および計測 |
| 処理なし | 処理なし | 入力音声をOmnia処理せずエンコーダーへ供給 |
エンコードと配信
| コーデック | 内容 |
| MP3 | 幅広い再生互換性を持つMPEG Layer IIIエンコード |
| AAC-LC | 中～高ビットレート向けAAC Low Complexity |
| HE-AAC v1 | AAC-LCとSpectral Band Replicationによる低ビットレート対応 |
| HE-AAC v2 | HE-AAC v1とParametric Stereoによる低ビットレート・ステレオ対応 |
| xHE-AAC | 低ビットレート域で音声と音楽を扱う拡張HE-AAC |
| マルチレート | 同一番組から異なるコーデック／ビットレートを同時生成 |
| HLS／Smooth Streaming | 同一番組の複数ビットレートをサンプル・アラインして生成 |
付加機能
| 機能 | 内容 |
| 音声差し替え | 別音声ソースまたは音声ファイルへ切り替え。広告差し替え、番組ブラックアウトに使用 |
| メタデータ | 配信事業者へメタデータを送出。広告差し替え、ブラックアウト、表示情報に利用 |
| ストリーム同期 | 別PC／別拠点のエンコーダー出力を同一化し、冗長構成を支援 入力にタイムスタンプ付きRTP、出力にMicrosoft Smooth Streamingが必要 |
| ウォーターマーキング | Fifty5Blue、Nielsenに対応。Ipsosは正式版2.2.3で追加。Kantarは認証。 |
| アップミックス | オプションのDéjà Vuによりステレオから5.1チャンネルへ変換しMPEG Surroundでエンコード |
管理・監視と24時間運用
| 機能 | 内容 | 運用上の用途 |

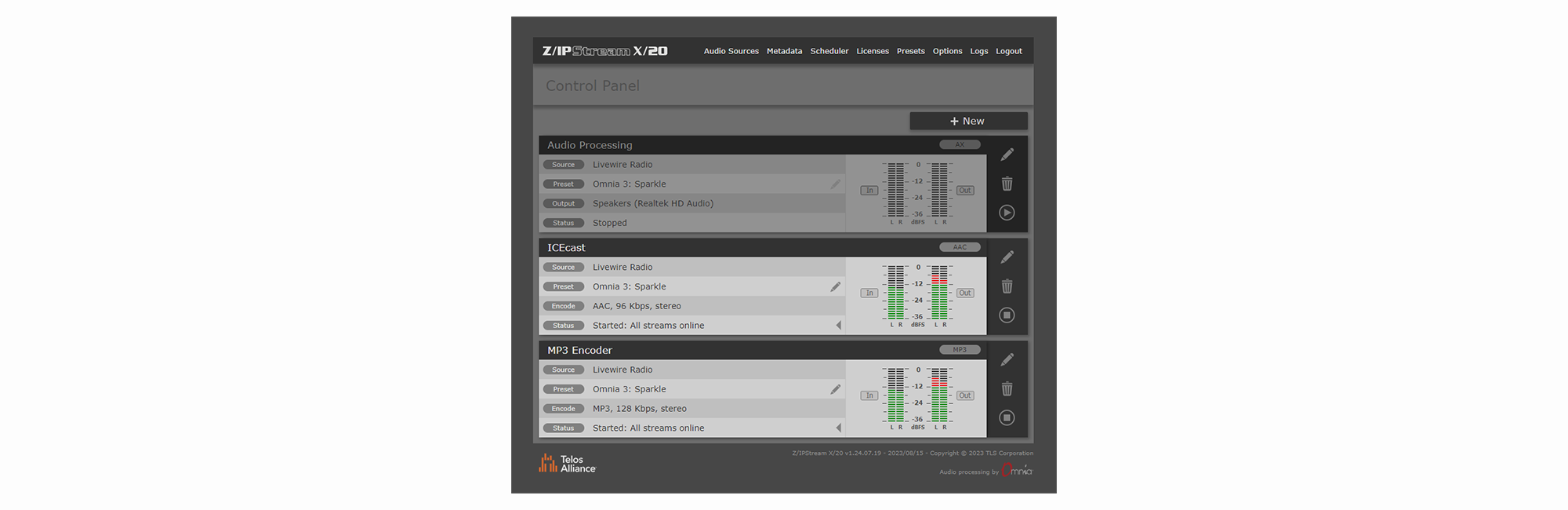

| HTML5 Web UI | 設定、状態確認、インスタンス管理 | 日常設定と遠隔保守 |
| REST API | ストリーム開始／停止、入力切替、ファイル音声挿入などを外部制御 | 自動運行・監視システムとの連携 |
| SNMP | 装置、音声ソース、ストリームの状態を設備監視へ提供 | NMSでの集中監視 |
| メール通知 | 無音や接続異常などのイベント通知 | 障害の早期把握 |
| ストリーム監視 | SHOUTcast／Icecastなどの配信出力を受信監視 | 配信サーバー以降を含む正常性確認 |
| NfRemote | Omnia.9の調整、RTA、FFT、オシロスコープ、ラウドネス計測 | 高度な音質調整と解析 |
